当前位置： 首页 > 产品总汇 > 防爆管件类 > MK系列防爆填料函（dⅡ）

MK系列防爆填料函（dⅡ）

详细信息

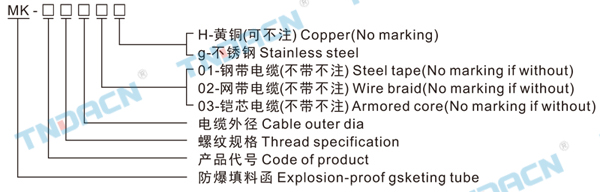

型号含义 Modelimplication

香港最快现场直播结果

适用范围 Applications

1. 1区、2区危险场所或20区、21区、22区危险场所；
2. ⅡA、ⅡB、ⅡC爆炸性气体环境或可燃性粉尘环境；
3. 户内、户外(IP65、IP66*)；
4. 温度组别：T1~T4/T5/T6；
5.应用于石油、化工、航天、军工等场所。
1. Hazardous:division 1 &2,or 20,21,&22;
2. Explosive gas atmosphers:class ⅡA ⅡB ⅡC or inflammabledust environment;
3. Indoor or outdoor(IP65,IP66*);
4. Temperature class:T1~T4/T5/T6;
5.Widely using in the fields of oil, Chemical industry, spaceflight,war ind-ustry and so on.

产品特点 Features

1.采用黄铜、不锈钢制成，黄铜表面可纯化处理也可镀镍；
2.电缆采用填料密封；
3.具有快捷安装、安全可靠、防护性能好、防爆性能优越
等特点；
4.适用于夹持和固定各种类型的钢芯、钢丝编织或带状铠
装电缆，用于必须对电缆芯线部分隔爆及外壳气体密封
达IP66的场所，防爆标志为：
ExeⅡ等效于 Ⅱ2G ExeⅡ(欧标)
ExdⅡ等效于 Ⅱ2G ExdⅡ(欧标)
1.It's made of copper or stainless steel material, Copper surfacecan be passivated or nickel plated;
2.Cable is sealed with gasketing;
3.With reliable installation, good protection and explosion-proof function;
4.Iso lating gasketing tube is suitable for clamping or fixingsteel wire knit or armour cable, its cable core and enclosuregassealing protection must be IP66, Ex-mark:ExeⅡ is equal toⅡ2G ExeⅡ(European Standard)

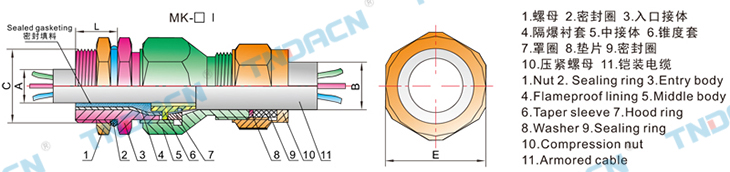

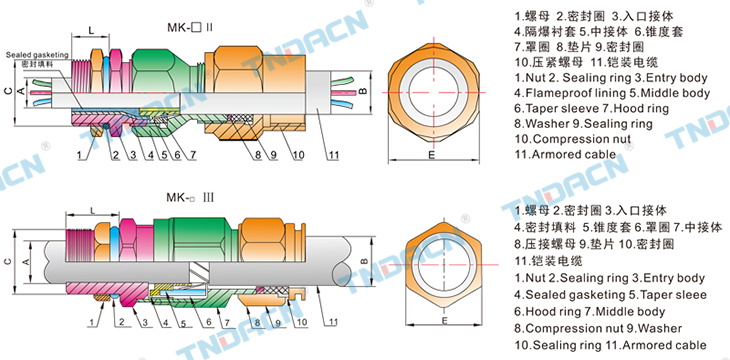

外形及安装尺寸 Outline & installation dimensions

香港最快现场直播结果

香港最快现场直播结果

主要技术参数 Main technical parameters

公制螺纹C
Metric		 螺纹长度L
(mm)
Thread
length		 电缆直径密封范围
Sealing range of cable dia.		 钢带厚度上限01(mm)
Max thickness of steel braid		 网带厚度上限
02(mm)
Max.thinkness of
wire braid		 钢丝直径φ
03(mm)
Steel wire
diameter		 直径上限E
(mm)
Max.diameter
E
A(mm) B(mm) Min Max
M20×1.5
M25×1.5
M32×1.5
M40×1.5
M50×1.5
M63×1.5
M75×1.5
M100×1.5		 12
16
16
16
17
17
19
19		 6.1~12
11.1~14
17~21
22~28
29.5~39
40.1~51
52.8~63
70~86		 9.5~17
18.7~29
22.9~35
26~42
35.5~48
45.6~62
57~74
76~93		 0.1
0.1
0.1
0.1
0.2
0.2
0.3
0.3		 0.4
0.7
0.7
0.8
0.63
0.63
0.81
0.94		 0.90
1.40
1.40
1.40
1.40
1.50
1.50
1.60		 0.9/1.25
1.25/1.60
1.6/2.0
1,6/2.0
2.1/2.50
2.50
2.50
3.15		 30
43
50
60
65
80
92
117



公制螺纹C
Metric		 螺纹长度L
(mm)
Thread
length		 电缆直径密封范围
Sealing range of cable dia.		 钢带厚度上限01(mm)
Max thickness of steel braid		 网带厚度上限
02(mm)
Max.thinkness of
wire braid		 钢丝直径φ
03(mm)
Steel wire
diameter		 直径上限E
(mm)
Max.diameter
E
A(mm) B(mm) Min Max
G1/2"
G3/4"
G1"
G1 1/4"
G11/2"
G2"
G2 1/2"
G3"
G3"
4"		 12
12
16
16
16
17
17
19
19
19		 3.1~8.6
6.1~11.6
11.1~19.9
17~26.2
22~32.1
29.5~38.1
47.2~50
52.8~61.9
59.1~67.9
70~86		 6.1~13.4
9.5~15.9
18.7~25
22.9~30
26~35
35.5~45
45.6~55
57~72.1
60.4~78.5
76~93		 0.1
0.1
0.1
0.1
0.1
0.2
0.2
0.3
0.3
0.3		 0.4
0.4
0.7
0.7
0.8
0.63
0.63
0.81
0.81
0.936		 0.85
0.90
1.40
1.40
1.40
1.40
1.50
1.50
1.50
1.60		 0.85
0.9/1.25
1.25/1.6
1.6/2.0
1.6/2.0
2.0/2.50
2.50
2.50
2.50/3.15
3.15		 24
30
43
50
60
65
80
92
92
117
