当前位置： 首页 > 产品总汇 > 粉尘防爆电器类 > eJX-F系列粉尘防爆接线箱（DIP）

eJX-F系列粉尘防爆接线箱（DIP）

详细信息

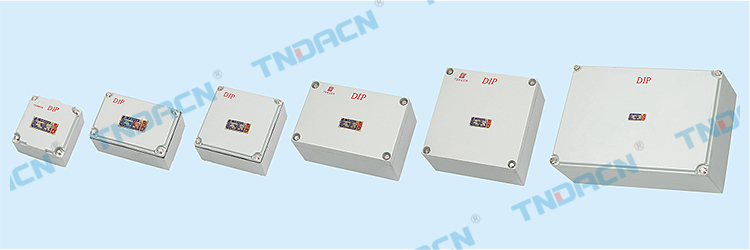

eJX-F系列粉尘防爆接线箱（DIP）
eJX-F type dust explosion proof connection box(DIP)
香港最快现场直播结果

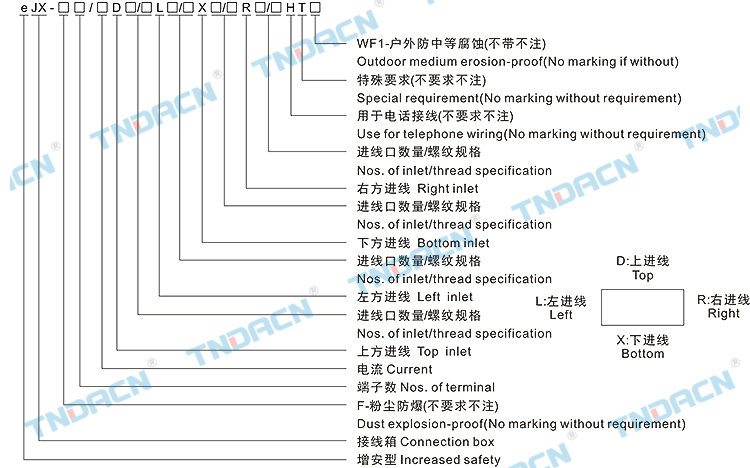

型号含义 Modelimplication
香港最快现场直播结果
适用范围 Applications
1.20区、21区、22区危险场所；
2. 可燃性粉尘环境；
3. 户内、户外(IP65、IP66*)；
4. 温度组别：T1~T4/T5/T6；
5.应用于石油、化工、航天、军工等场所。


1.Hazardous:division zone 20,21,&22;
2. Flammable dust atmospheres;
3. Indoor or outdoor(IP65,IP66*);
4. Temperature class:T1~T4/T5/T6;
5.Widely using in the fields of oil, Chemical industry, spaceflight, war ind-ustry and so on.


产品特点 Features
1.壳体采用高强度铝合金一次性压铸成型，表面经高速抛丸清理后高压静电喷塑。外壳结构紧凑合理、材质密度高强度好、防爆性能优良，表面塑粉附着力强，具有良好的防腐能力，表面光洁，美观大方；
2.结合面采用曲路密封结构，具有较强的防水、防尘性能；
3.模块结构可根据用户需要自由组合
4.可根据用户要求特制；
5.钢管或电缆布线。
1.Shell made of high strength aluminum alloy casting off the surface after blast cleaning by high voltage Ectrostatic
spray. Shell compact structure, high density material strength, Explosion-proof performance, the surface of plastic power adhesion ability with good anti-corrosion, the surface smooth, elegant appearance.
2.Jointing point adopts blend sealing structure, it's with perfect water & dust proof functions;
3.Module structure can be freely combinated bases on users needs;
4.It can be made on request;
5.Wiring with steel tube or cable.
主要技术参数 Main technical parameters
电流 (A)
Current		 电压 (V)
Voltage
 		 防护等级
Degree
of protection		 防爆标志
Ex-mark		 防腐等级
Erosion-proof
class		 进出线口螺纹
Inlet & Outlet
thread		 电缆外径(mm)
Cable outer dia
10,20,32
63,100
125,200
300,400		 380 IP65
IP66*		 DIP A20 TA,T6/T5/T4等效于
Ⅱ1D ExtD A20 T6/T5/T4(欧标)		 WF1 M16~M63
G1/2~4"		 φ8~φ38

*:订购时需提出。Indicate it when ordering.

外形及安装尺寸 Outline & installation dimensions

英制接头 Pipe connector(G) 公制接头 Connector(M)
管螺纹
Pipe thread		 通径 Diameter
 		 电缆外径(mm)
Cable outer diameter		 管螺纹
Pipe thread		 通径 Diameter 电缆外径(mm)
Cable outer diameter
G1/2
G3/4
G1
G1 1/4
G1 1/2
G2
G2 1/2
G3
G4		 15
20
25
32
40
50
70
80
100		 φ7~φ10
φ10~φ14
φ14~φ18
φ15~φ23
φ18~φ30
φ25~φ38
φ30~φ46
φ38~φ56
φ61~φ80		 M16
M20
M25
M32
M40
M50
M63		 M16×1.5
M20×1.5
M25×1.5
M32×1.5
M40×1.5
M50×1.5
M63×1.5		 φ5~φ8
φ6~φ12
φ9~φ13
φ10~φ18
φ17~φ25
φ23~φ32
φ32~φ44



箱体规格Box specification UK或SAK接线端子规格及数量 出线口方向
Ways of
outlet		 G15 G20 G25 G32 G40 G50 G70 G80 G100
2.52 42 62 102 162 322
香港最快现场直播结果 12 10 8 4 / /
 		 进出线口长度mm
Inlet and outlet Length		 45 45 50 78 85 98 115 125 175
D 2 2 1 1 / / / / /
X 2 2 1 1 / / / / /
L 2 2 1 1 / / / / /
R 2 2 1 1 / / / / /
香港最快现场直播结果 16 16 12 8 6 /
 		 进出线口长度mm
Inlet and outlet Length		 45 45 50 78 85 98 115 125 175
D 4 4 3 2 2 / / / /
X 4 4 3 2 2 / / / /
L 2 2 2 1 1 1 / / /
R 2 2 2 1 1 1 / / /
香港最快现场直播结果 22 16 12 8 6 4
 		 进出线口长度mm
Inlet and outlet Length		 45 45 50 78 85 98 115 125 175
D 4 4 3 2 2 / / / /
X 4 4 3 2 2 / / / /
L 4 4 3 2 2 / / / /
R 4 4 3 2 2 / / / /
香港最快现场直播结果 40 36 26 20 16 10
 		 进出线口长度mm
Inlet and outlet Length		 45 45 50 78 85 98 115 125 175
D 10 8 6 4 3 2 1 1 1
X 10 8 6 4 3 2 1 1 1
75 70 50 / / / L 3 3 3 2 1 1 1 1 1
R 3 3 3 2 1 1 1 1 1
香港最快现场直播结果 40 36 26 20 16 10
 		 进出线口长度mm
Inlet and outlet Length		 45 45 50 78 85 98 115 125 175
D 10 8 6 4 3 2 1 1 1
X 10 8 6 4 3 2 1 1 1
75 70 50 / / / L 10 8 6 4 3 2 1 1 1
R 10 8 6 4 3 2 1 1 1
香港最快现场直播结果 60 50 40 32 25 15
 		 进出线口长度mm
Inlet and outlet Length		 45 45 50 78 85 98 115 125 175
D 15 12 10 6 5 4 2 2 2
X 15 12 10 6 5 4 2 2 2
110 100 70 / / / L 10 8 6 4 3 2 1 1 1
R 10 8 6 4 3 2 1 1 1
