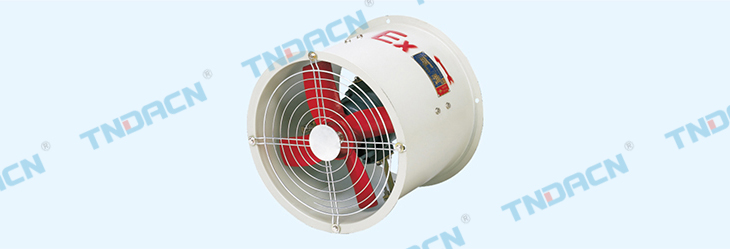

BT35系列防爆轴流风机(IIB、IIC)

详细信息

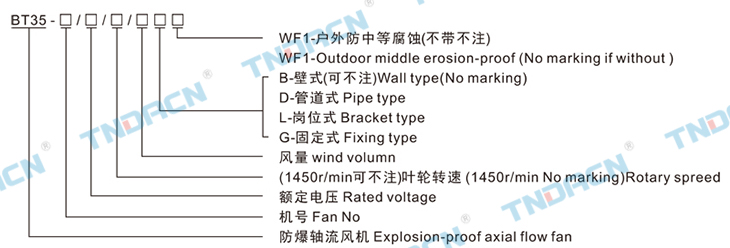

型号含义 Model implication

香港最快现场直播结果

适用范围 Applications

1.1区、2区危险场所或20区、21区、22区危险场所;
2.ⅡA、ⅡB、ⅡC爆炸性气体环境或可燃性粉尘环境;
3.户内、户外(IP65、IP66*);
4.温度组别:T1~T6;
5.应用于石油、化工、航天、军工等场所。
1.Hazardous: division 1 &2,or 20,21,&22;
2.Explosive gas atmosphers: class ⅡA ⅡB ⅡC or inflammabledust environment;
3.Indoor or outdoor(IP65,IP66*);
4.Temperature class:T1~T6;
5.Widely using in the fields of oil, chemical industry, spaceflight,war ind-ustru and so on.

产品特点 Features

1.产品由防爆电机、叶片、风筒等组成;
2.具有噪音低、能耗低、性能优等特性;
3.除作通风、排气之用,也可在较长的排气管道内间隔串联安装,提高管道内的压力;
4.电缆布线,钢管布线订货时需注明。
1.The product is composed of explosion-proof motor, vanes, air duct and otherparts;
2.It`s in low noise, low consumption and perfect performance;

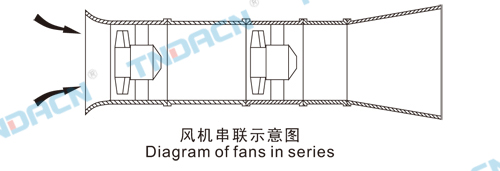

3.Besides being used for ventilating and exhausting, it also can be installed inserie with certain spaces to improve thepressure in pipe;
4.Wiring with cable or steel tube please note it when you place an order

使用 Applications

一、采用BT35防爆轴流风机,需在出风口中连接管道时,必须考虑与管道连接方式,以减少通风机的动压在接管段因扩散
而造成的损失。
When connecting the pipes to the outlet of the BT35 explosion-proof axial flow fan, take account of the connection wayto reduce the losswhich caused by dynamic pressure of ventilator in the a connected pipe.

1.当管道 直径与通风机桶相等时,管道的扩散损失可忽略不计(如图1);
2.当 ≤1.5时而管道长度小于管内径5~8倍时,可不加扩散器(如图2);
3.当1.5≤ <2.5时,管道与通风机应安装如图所示型式之扩散器(如图3);
4.当 >2.5时,管道与通风机应安装如图所示型式之扩散器(如图4)。
1.When the diameter of the pipe is equal to that of ventilator barrel, the lossof diffusion in pipecan be omitted(As shown in fig 1);
2.When ≤1.5and the pipe is 5~8 times shorter than the internal pipediameter,the diffuser can be unset(As shown in fig 2);
3.When 1.5≤ <2.5,the diffuser as shown in the diagram shall be fittedto the pipeand ventilator (As shown in fig 3);
4.When >2.5,the diffuser as shown in the diagram shall be fitted to thepipe andventilator (As shown in fig 4).

香港最快现场直播结果

主要技术参数 Main technical parameters

防爆标志 Ex-mark 额定电压 Rated volage(V) 进线口螺纹Inlet thread 电缆外径
Cable outer dia.(mm)

ExdⅡBT4等效于 Ⅱ2G ExdⅡBT4(欧标)
ExdⅡCT4等效于 Ⅱ2G ExdⅡCT4(欧标)

220,380 G3/4",M24~M36 φ8~φ1 4 /φ1 0 ~φ2 2



机号
Fan No.
叶轮直径
Impeller
diameter
(mm)
叶轮周速
Impeller
cycle speed
(m/s)
叶轮转速
Speed of
impeller
(r/min)
叶轮角度
Impeller
angle
( °)
风量
wind volumn
(m3/h)
全压
Pressure
(Pa)
全压效率
Pressure
efficiency
(%)
电机功率
Motor power
(KW)

2.8

280 42.5 2900 15
20
25
30
35
15
20
25
30
35
1649
2167
2685
2921
3202
826
1086
1364
1464
1065
155
172
177
190
237
39
44
45
49
61
0.87
0.88
0.895
0.88
0.86
0.87
0.88
0.895
0.88
0.86
0.12
0.18
0.18
0.25
0.25
0.025
0.025
0.025
0.040
0.040
21.5 1450
机号
Fan No.
叶轮直径
Impeller
diameter
(mm)
叶轮周速
Impeller
cycle speed
(m/s)
叶轮转速
Speed of
impeller
(r/min)
叶轮角度
Impeller
angle
( °)
风量
wind volumn
(m3/h)
全压
Pressure
(Pa)
全压效率
Pressure
efficiency
(%)
电机功率
Motor power
(KW)

31.5

315 47.5 2900 15
20
25
30
35
15
20
25
30
35
1649
2167
2685
2921
3202
826
1086
1364
1464
1065
196
218
224
242
300
49
54
56
60
75
0.87
0.88
0.895
0.88
0.86
0.87
0.88
0.895
0.88
0.86
0.18
0.25
0.37
0.37
0.55
0.025
0.040
0.040
0.060
0.090
23.9 1450
3.55 355 53.9 2900 15
20
25
30
35
15
20
25
30
35
3367
4426
5484
5965
6542
1680
2208
2737
3265
3977
246
277
284
306
380
62
69
71
76
95

0.87
0.88
0.895
0.88
0.86
0.87
0.88
0.895
0.88
0.86

0.37
0.55
0.55
0.75
1.1
0.040
0.060
0.090
0.090
0.12
27.0 1450
4 400 60.7 2900 15
20
25
30
35
15
20
25
30
35
4806
6316
7826
8513
9336
2406
3163
3920
4263
4678
316
352
361
388
483
79
88
90
97
121
0.87
0.88
0.895
0.88
0.86
0.87
0.88
0.895
0.88
0.86
0.55
1.1
1.1
1.1
1.5
0.090
0.12
0.12
0.18
0.25
30.4 1450
4.5 450 34.2 1450 15
20
25
30
35
3427
4504
5881
6070
6658
100
112
115
123
153
0.87
0.88
0.895
0.88
0.86
0.12
0.18
0.25
0.37
0.37
5 500 38.0 1450 15
20
25
30
35
15
20
25
30
35

4700
6178
7655
7913
8832
3314
4129
5117
5566
6104

124
138
141
152
189
54
60
62
66
83

0.87
0.88
0.895
0.88
0.86
0.87
0.88
0.895
0.88
0.86

0.25
0.37
0.37
0.55
0.75
0.37
0.37
0.37
0.37
0.37
25.1 960
机号
Fan No.
叶轮直径
Impeller
diameter
(mm)
叶轮周速
Impeller
cycle speed
(m/s)
叶轮转速
Speed of
impeller
(r/min)
叶轮角度
Impeller
angle
( °)
风量
wind volumn
(m3/h)
全压
Pressure
(Pa)
全压效率
Pressure
efficiency
(%)
电机功率
Motor power
(KW)

5.6

560 42.5 1450 15
20
25
30
35
15
20
25
30
35
6595
8667
10739
11682
12812
4362
5730
7101
7724
8471
154
172
177
190
237
68
75
77
83
103
0.87
0.88
0.895
0.88
0.86
0.87
0.88
0.895
0.88
0.86
0.37
0.55
0.75
1.1
1.1
0.37
0.37
0.37
0.37
0.37
28.1 960
6.3 630 47.8 1450 15
20
25
30
35
15
20
25
30
35

9393
12345
15297
16639
18250
6219
8173
10128
11016
12082

217
241
247
241
303
86
96
98
106
131

0.87
0.88
0.895
0.88
0.86
0.87
0.88
0.895
0.88
0.86

0.75
1.1
1.5
1.5
2.2
0.37
0.37
0.37
0.37
0.37
31.7 960
7.1 710 53.9 1450 15
20
25
30
35
15
20
25
30
35
13444
17670
21895
23815
26120
8902
11700
14498
15769
17296
249
277
284
306
380
110
122
125
134
167
0.87
0.88
0.895
0.88
0.86
0.87
0.88
0.895
0.88
0.86
1.5
2.2
2.2
3.0
4.0
0.75
0.75
0.75
0.75
1.1
36.7 960
8 800 60.7 1450 15
20
25
30
35
15
20
25
30
35
12377
16733
20735
22559
24739
18132
23830
29529
32119
35227
139
154
158
170
212
175
195
200
215
268
0.87
0.88
0.895
0.88
0.86
0.87
0.88
0.895
0.88
0.86
3.0
3.0
3.0
3.0
3.0
3.0
3.0
3.0
3.0
3.0
40.2 960
9 900 45.2 960 15
20
25
30
35

19235
25280
31325
34073
37070

316
352
361
388
483

0.87
0.88
0.895
0.88
0.86

3.0
3.0
3.0
3.0
3.0
机号
Fan No.
叶轮直径
Impeller
diameter
(mm)
叶轮周速
Impeller
cycle speed
(m/s)
叶轮转速
Speed of
impeller
(r/min)
叶轮角度
Impeller
angle
( °)
风量
wind volumn
(m3/h)
全压
Pressure
(Pa)
全压效率
Pressure
efficiency
(%)
电机功率
Motor power
(KW)

10

1000 50.3 960 15
20
25
30
35
15
20
25
30
35

24874
32691
40509
44062
48326
34944
45927
56909
61091
67892

217
241
247
266
331
272
300
310
344
415

0.87
0.88
0.895
0.88
0.86
0.87
0.88
0.895
0.88
0.86
5.5
5.5
5.5
5.5
5.5
7.5
7.5
7.5
7.5
7.5
11.2 1120 56.3 960

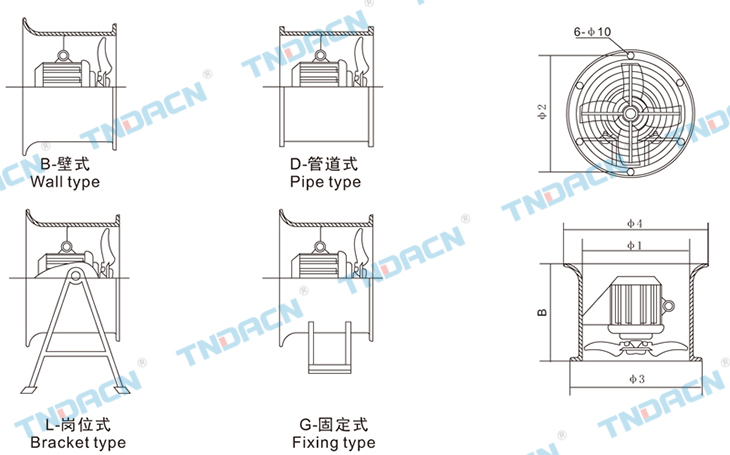

外形及安装尺寸 Outline & installtion dimensions

香港最快现场直播结果

机号
Fan No
B φ1 φ2 φ3 φ4
2.8
3.15
3.55
4
4.5
5
5.6
6.3
7.1
8
9
10
11.2
300
300
300
315
315
315
315
470
540
560
550
640
660
283
318
358
404
454
504
564
634
715
805
905
1006
1126
320
355
395
450
500
560
620
690
800
860
970
1070
1190
346
381
422
478
528
588
649
719
800
891
1001
1103
1220
350
400
450
500
560
610
680
740
830
930
1060
1160
1400
产品样本
电子样本
