二十五、危险化学品中间仓库(防爆开关、防爆线路、防爆接线盒)发布时间:2019/8/13 10:15:05 浏览次数:2916 来源:腾达防爆
|
||

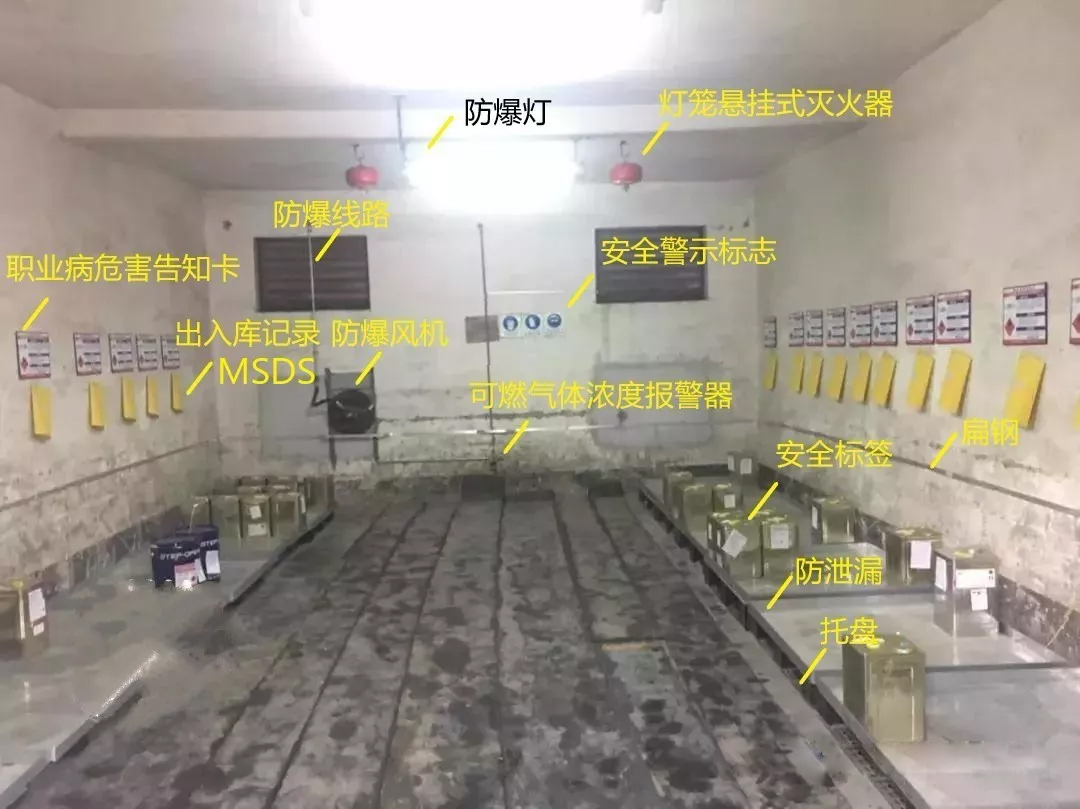

下图为危险化学品中间仓库内部概貌

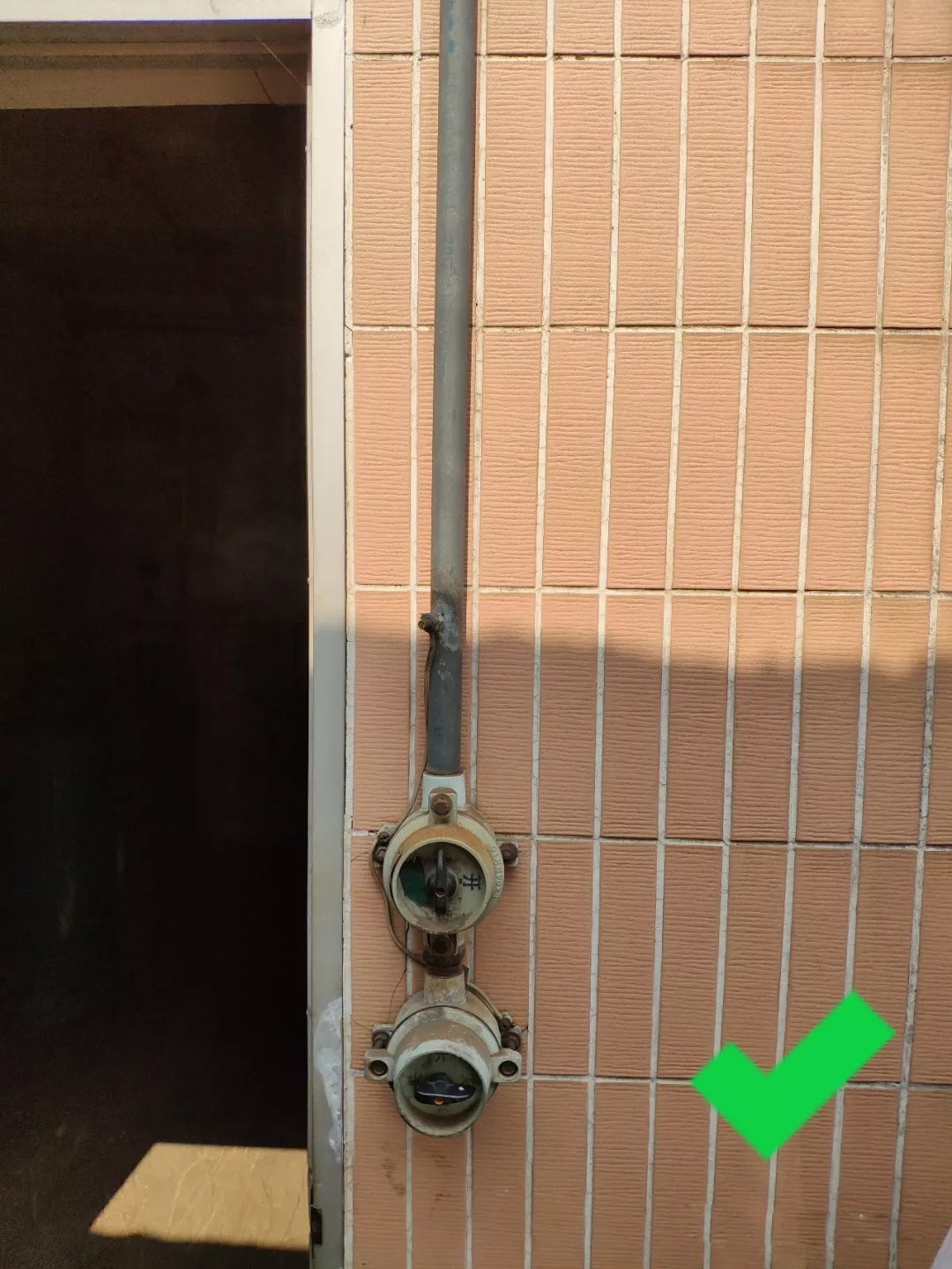

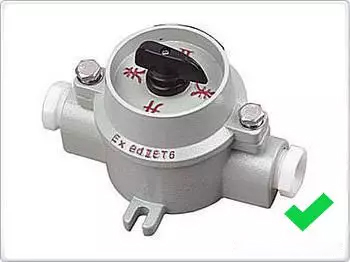

防爆开关 防爆开关是在含有爆炸性混合气体的场所中能够防止爆炸事故发生的开关。

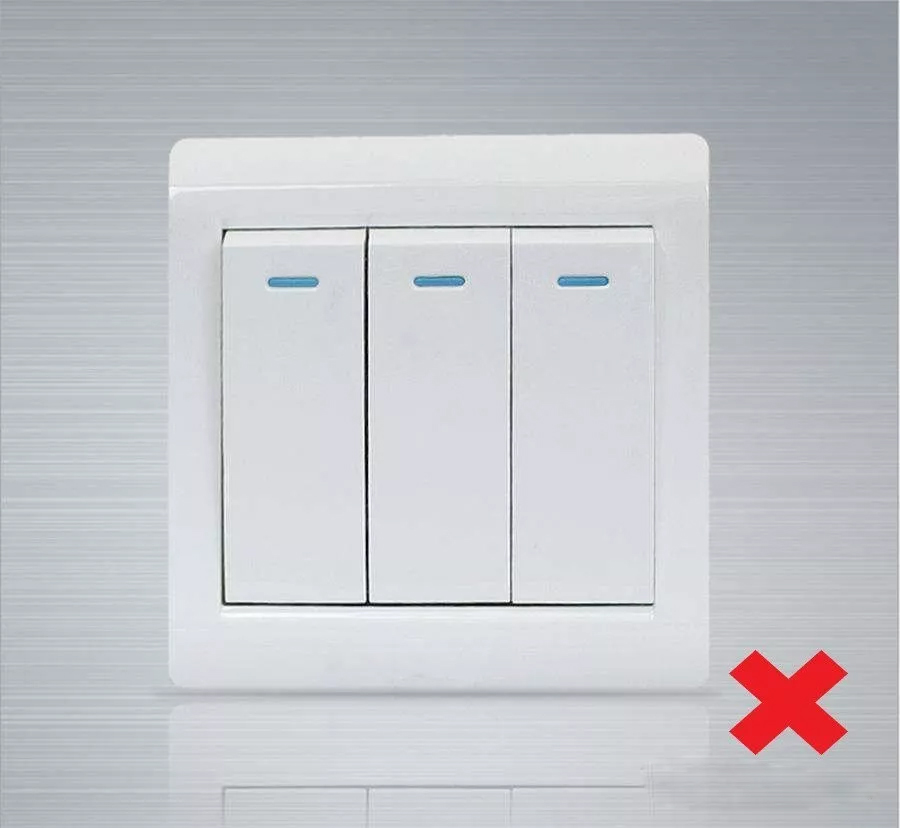

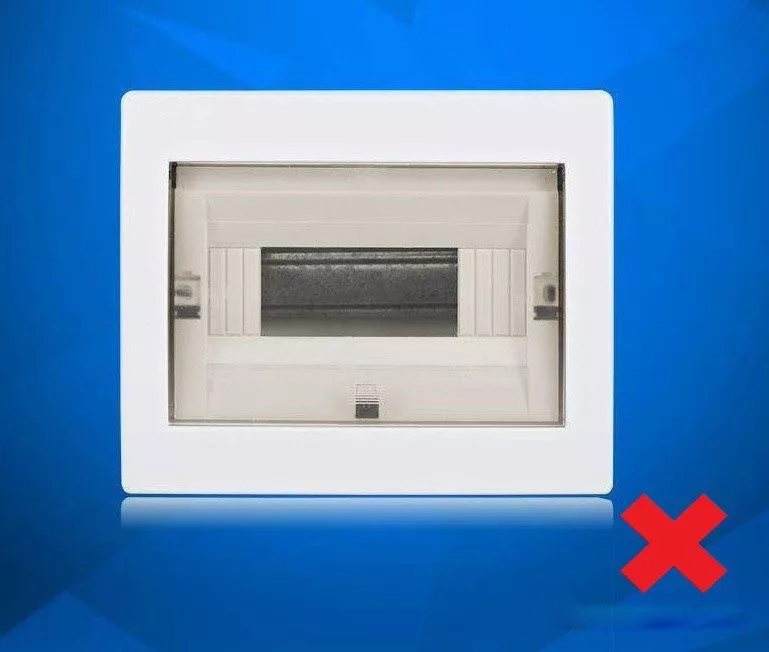

不能在危险化学品中间仓库中采用普通的家用开关或者配电箱

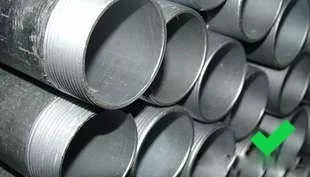

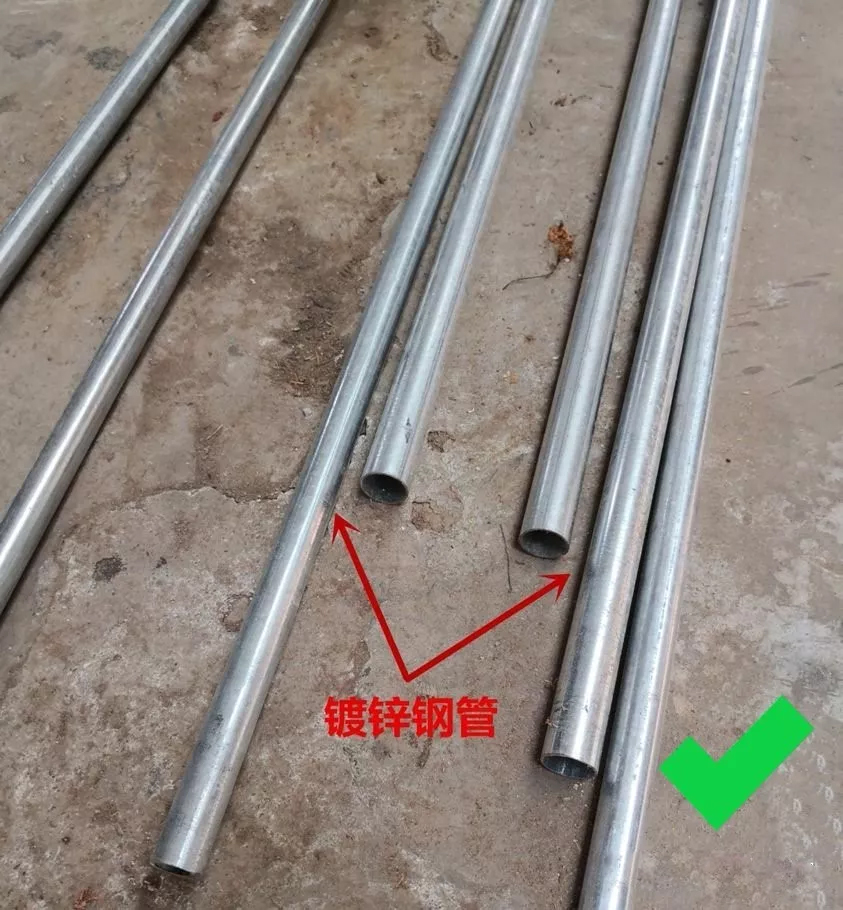

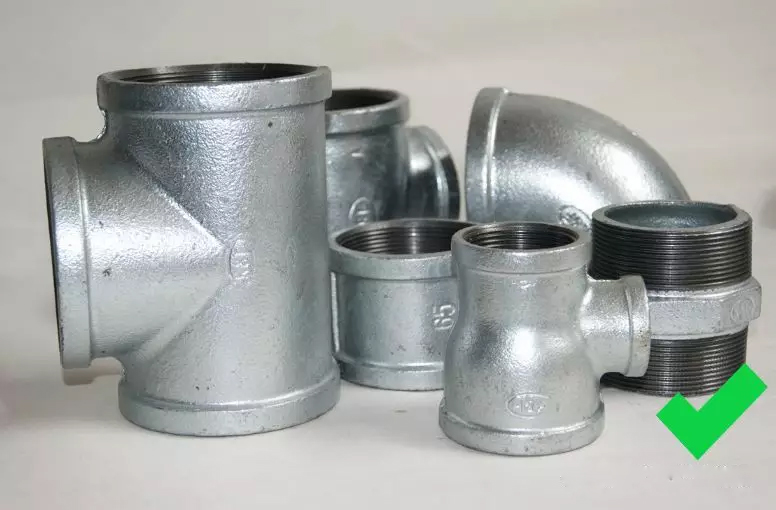

关于防爆开关的安全标准有: 6.1.2.1.1 防爆设备的类型、级别、组别、环境条件以及特殊标志,应符合设计的规定。 标准依据:《危险场所电气防爆安全规范》(AQ 3009-2007) --------------------------------------------------------- 防爆线路 线路应采用镀锌钢管铺设,镀锌钢管就是我们常见的金属水管,采用螺纹(攻牙)连接,连接处可根据实际情况采用两通弯头或三通等攻牙连接,且钢管螺纹旋合不应少于5扣(丝)。

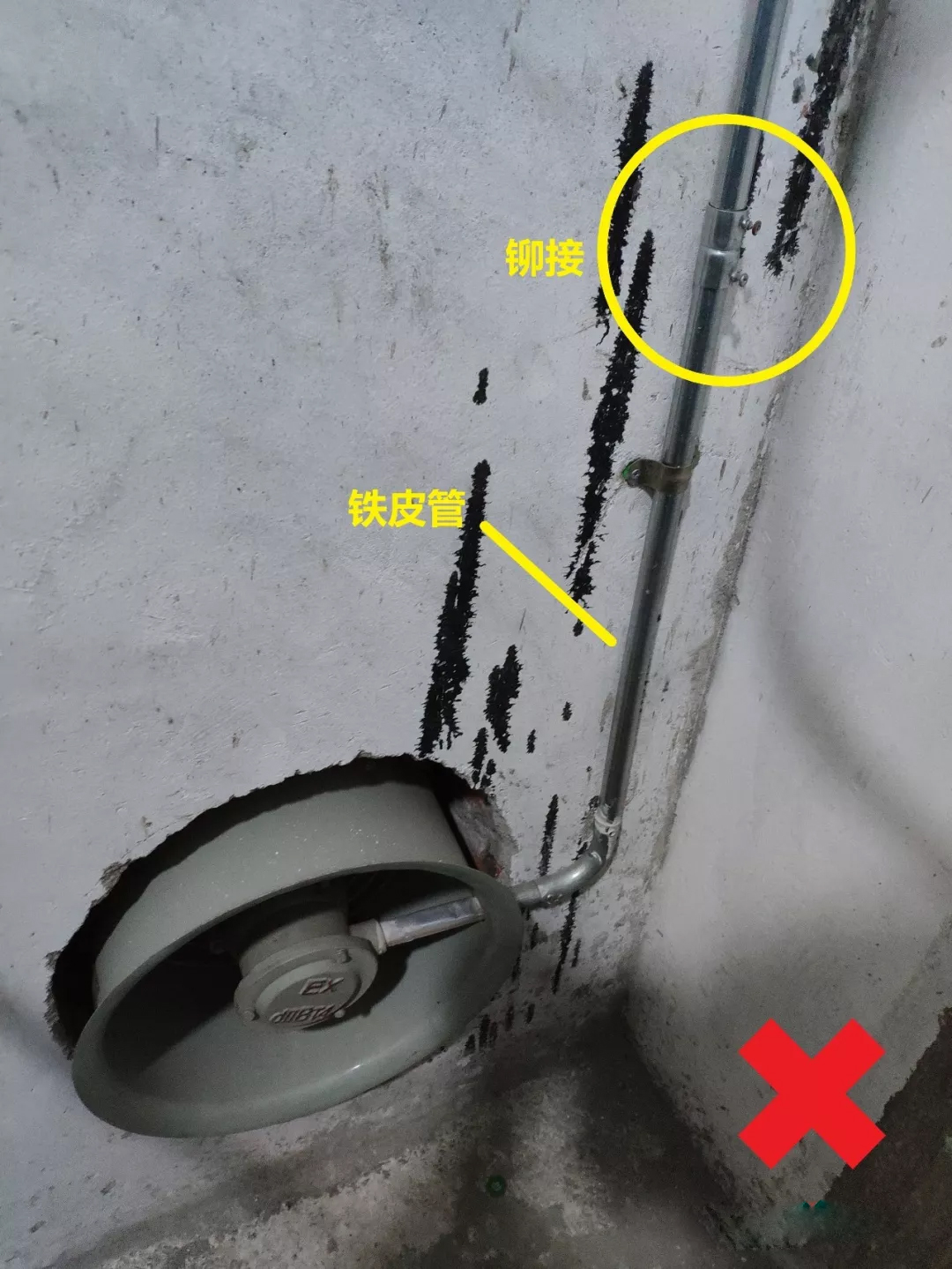

不能采用铁皮管、PVC管连接,不能采用铆接的方式,因为该材质和连接方式密封性差、强度不足,容易引起爆炸事故,以下为常见隐患。

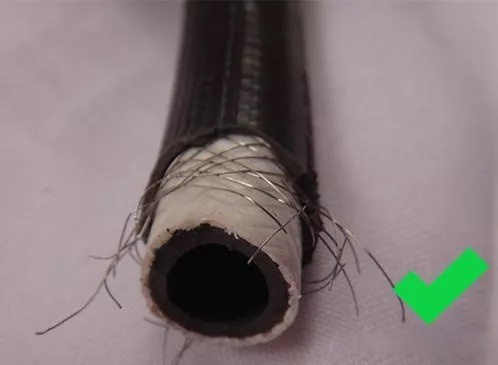

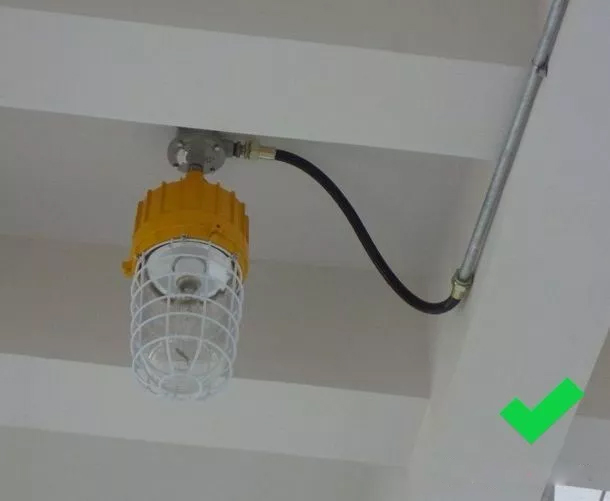

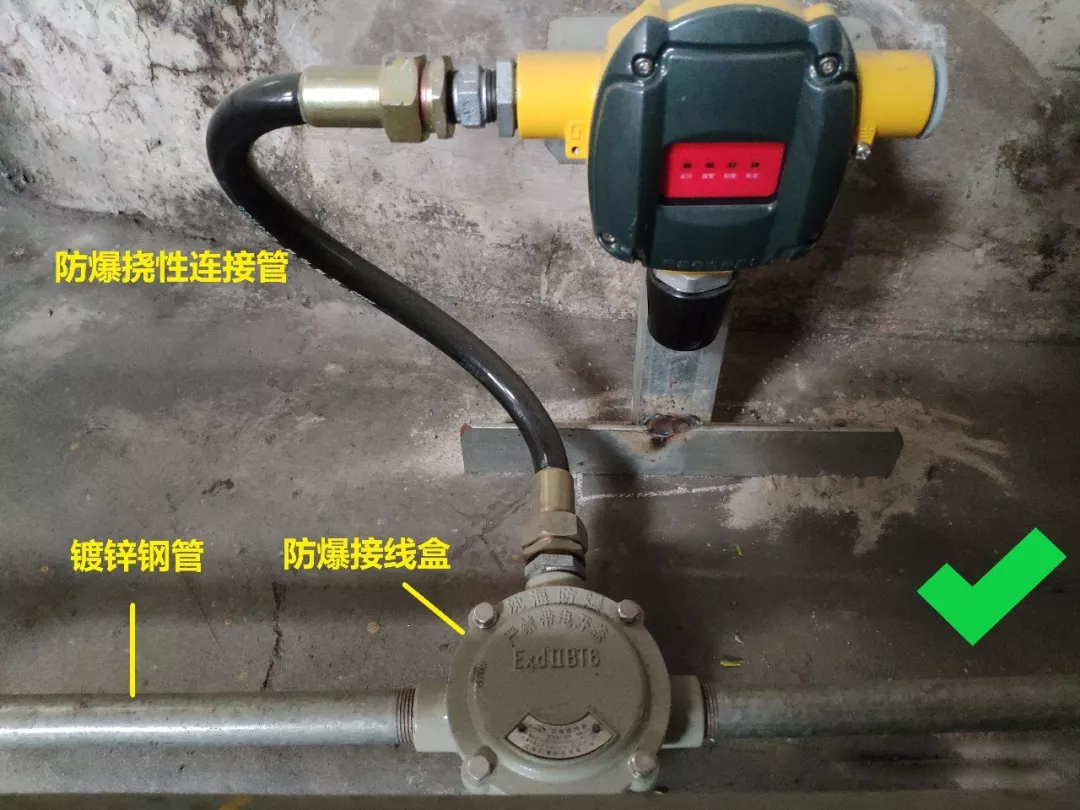

防爆挠性连接管的作用:主要是作为防爆电器设备(如防爆配电箱、防爆接线箱等)的进出线连接或钢管布线弯曲难度较大的场所连接之用。两端为金属螺纹活接头,管体部分外层为优质橡胶,夹层为钢丝编织网管,钢丝编织网管起导除静电的作用。

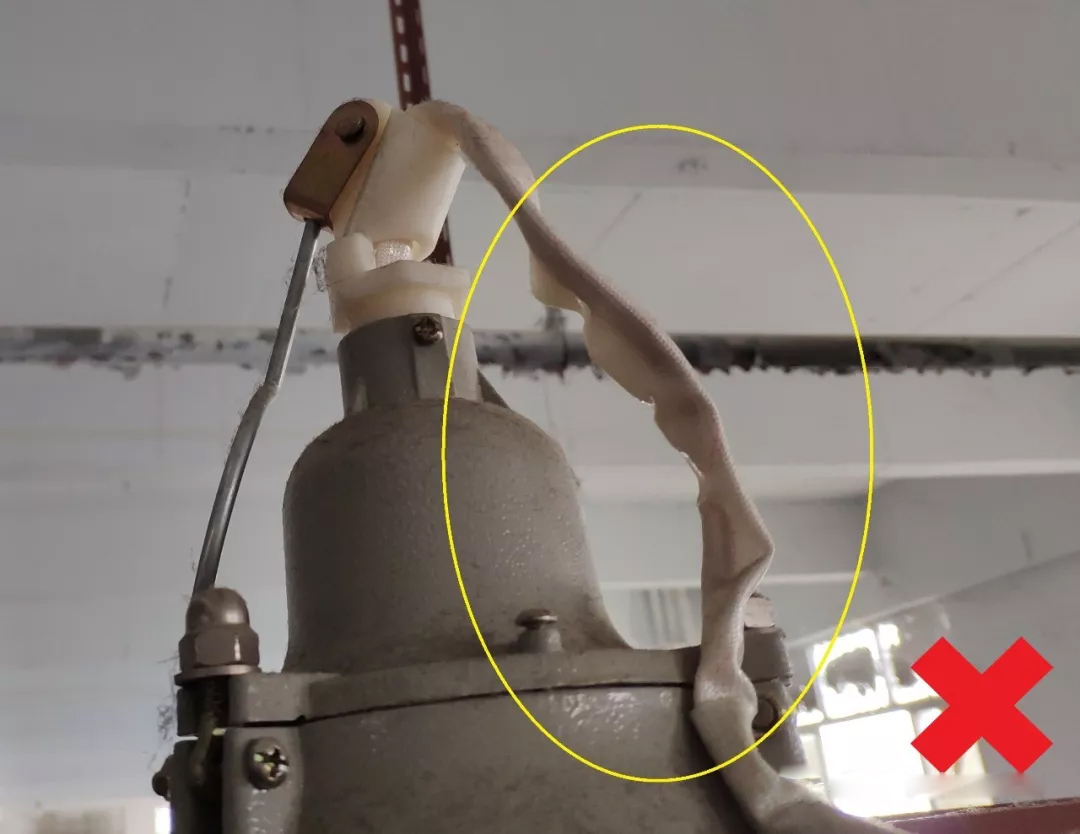

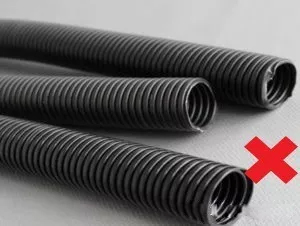

不能用以下塑料软套管作为连接管

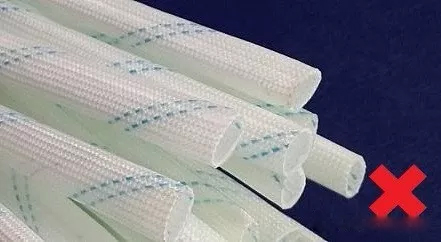

也不能用以下黄腊管作为连接管

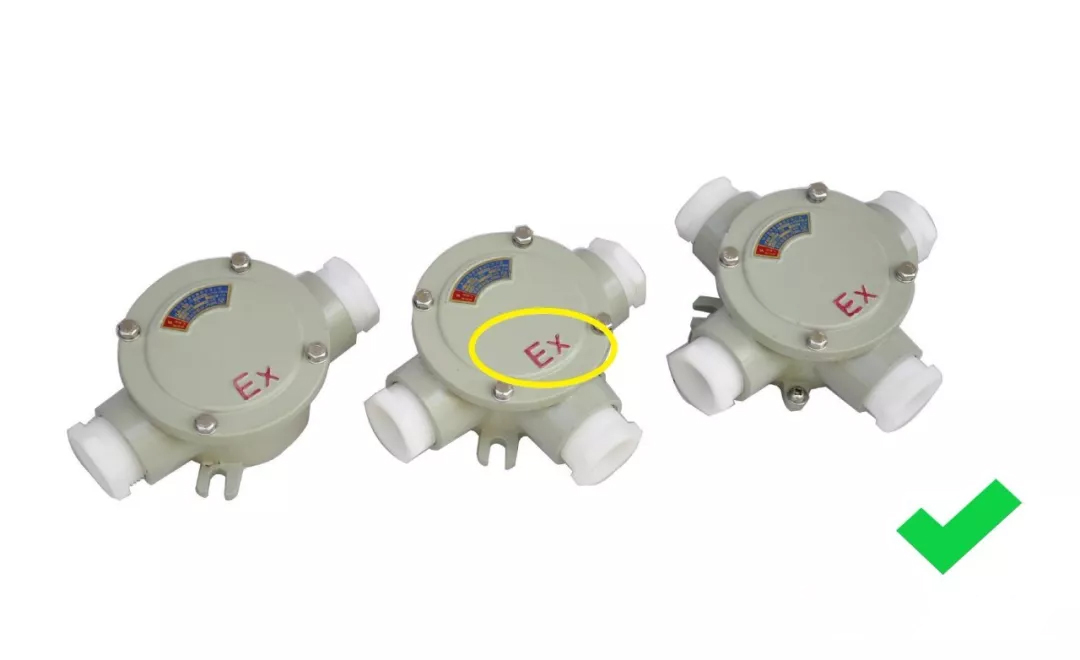

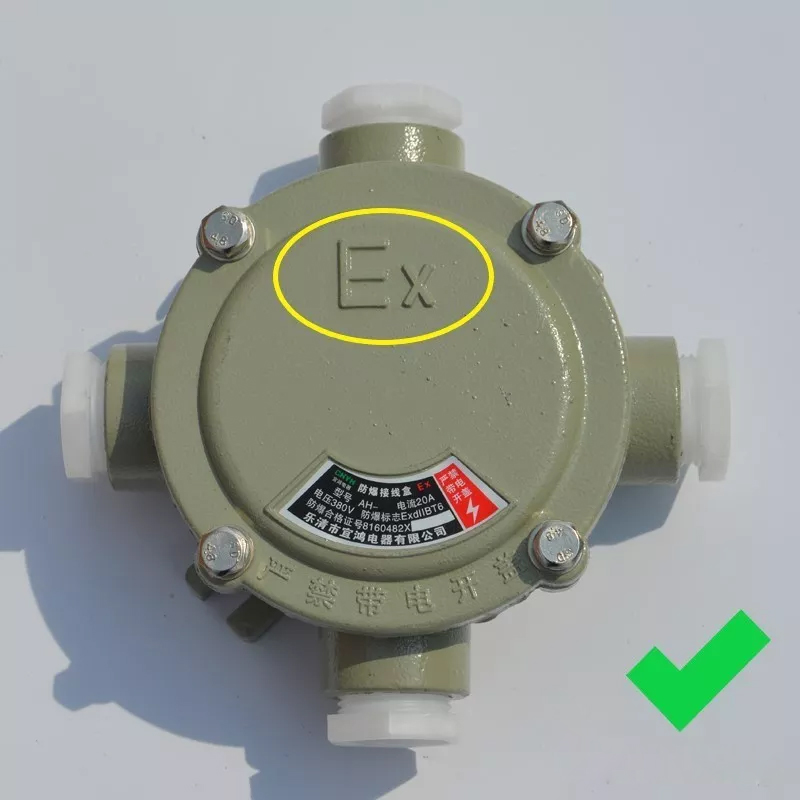

关于防爆线路的安全标准有: 标准一: 5.4.3 爆炸性环境电气线路的安装应符合下列规定:钢管应采用低压流体输送用镀锌焊接钢管;钢管连接的螺纹部分应涂以铅油或磷化膏。 标准依据:《爆炸危险环境电力装置设计规范》(GB 50058-2014) 标准二: 5.3.2 钢管与钢管、钢管与电气设备、钢管与钢管附件之间的连接,应采用螺纹连接,不得采用套管焊接,并应符合下列规定: 4、除本质安全电路外,电压为1000V及以下的钢管配线的技术要求应符合表5.3.2的规定。 5.3.6 钢管配线应在下列各处装设防爆挠性连接管: 1 电机的进线口处; 2 钢管与电气设备直接连接有困难处; 3 管路通过建筑物的伸缩缝、沉降缝处。 标准依据:《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》(GB50257-2014) --------------------------------------------------------- 防爆接线盒 防爆接线盒的作用:防爆接线盒是用来连接管线与设备或者器件的,起到一个过渡的作用。购买时,请认准EX防爆标志。

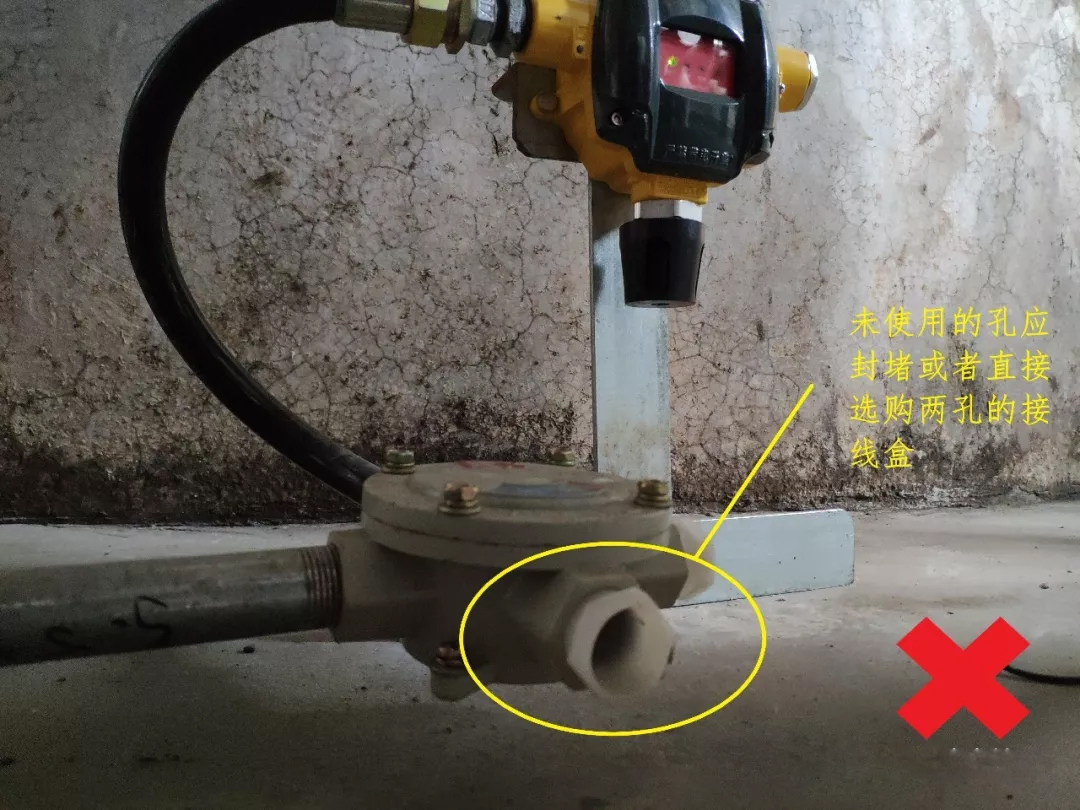

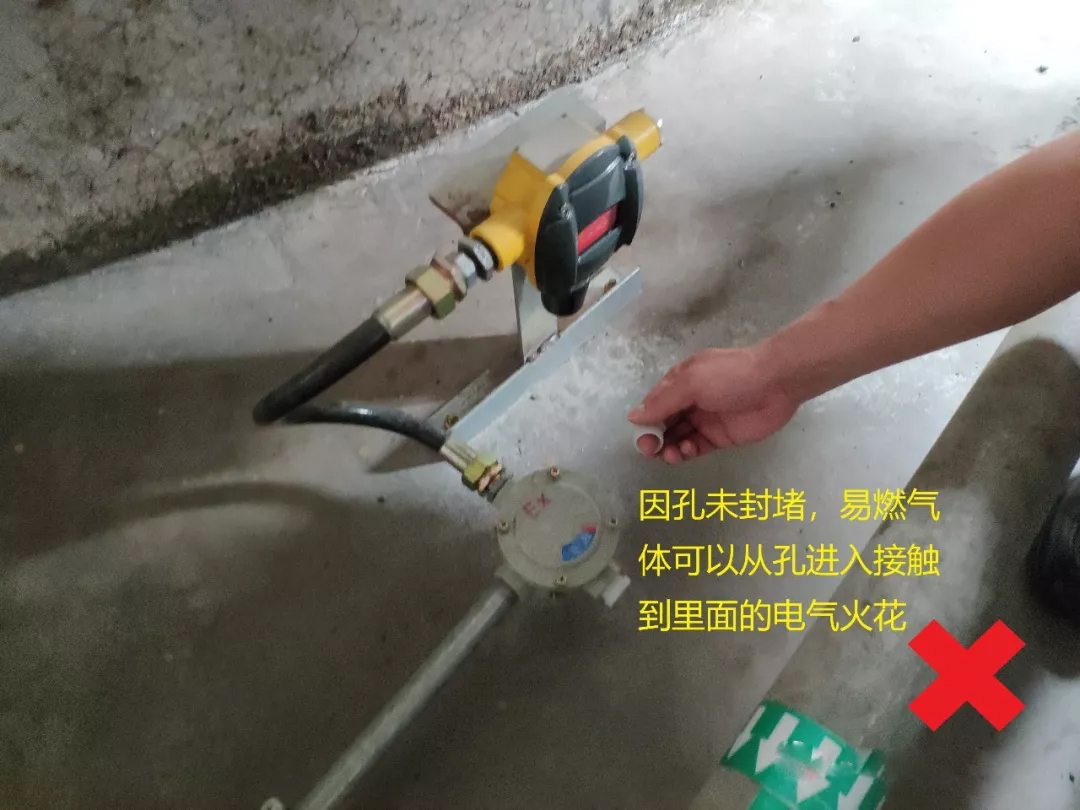

防爆接线盒上未使用的孔应封堵或者根据实际情况选购两通、三通或四通的接线盒,以下为常见隐患:
关于防爆接线盒的安全标准有: 5.2.1 电缆线路在爆炸危险环境内,必须在相应的防爆接线盒或分线盒内连接或分路。 5.2.3.5 电缆与电气设备连接时,应选用与电缆外径相适应的引入装置,当选用的电气设备的引入装置与电缆的外径不匹配时,应采用过渡接线方式,电缆与过渡线应在相应的防爆接线盒内连接。 5.3.8 电气设备、接线盒和端子箱上多余的孔,应采用丝堵堵塞严密。当孔内垫有弹性密封圈时,弹性密封圈的外侧应设钢质封堵件,钢质封堵件应经压盘或螺母压紧。 标准依据:《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》(GB50257-2014)
|
||
|
