现如今有关户内配电箱的国标规定已经跟不上时代的步伐——相信在不久的将来，就会迎来国标升级。

但是在此之前，开发商所配备的户内防爆配电箱还都是现行标准。于是就有很多用户想在装修时对自己家的配电箱进行改造，把它变成一个更安全、功能更完善的产品。那么，家用配电箱应该怎样设计呢？下面一步一步地说。

第一步、分回路

把回路分好，是选择空开的基础——所有的空开，都要根据它所在的回路进行选择。

一般来说，配电箱内的回路数的基础与房间数量相关。比如三室两厅一厨两卫，总共8个房间，我们就需要8+1个空开——1个照明回路，和8个插座回路。如果这其中出现了较小的房间，比如餐厅很小，和客厅连在一起，此时可以取消一个回路。

此外，要在基础回路数上增加单独回路——计算室内大功率电器数量，每一个大功率电器，用一个单独回路。哪些属于大功率电器呢？看它的插头，凡是需要使用16A三孔插座的，都算大功率电器。

一般家庭出现的大功率电器只有空调和电热水器，那么此时我们再加5个大功率电器回路——总共1+8+5=14个回路，再加一个主开关，共15个空开。


第二步、选功能

所有空开都有两个功能——过载保护和短路保护，这是基础功能，不需要我们选择。

选择功能，实际上是选择附件——不同的断路器附件，可以提供不同的保护功能。家用的附件只有两种：漏电保护器附件和过欠压保护器附件。

漏电保护器附件的安装是有规则的，只能、必须在所有插座回路上安装——上文的15个空开上，需要在8个插座回路和5个大功率电器回路上使用漏电保护器，共需13个。

过欠压保护器可有可无，当然有了它会更好——可以保护电器，特别是在刚刚交房、调试电路的时期，可以有效保障电器避免被烧毁。

过欠压保护器只可以安装在主开关上——过欠压保护器有两种，一种手动合闸的，一种自复位的。家用建议使用后一种，使用时会方面不少，更重要的是避免外出时停电后家里不能及时供电。

第三步、估算电流

估算电流是技术活儿，也是空开选型至关重要的一步。这里的电流，指的是每一个回路内的总电流。比如卧室插座回路，就要计算所有插座上将要用到的用电器的电流之和。

可以利用电功率公式进行估算：P=UI，电流=功率/电压（220）。比如功率为1000W的热水壶，工作电流就是1000/220=4.5A。

一般来说，房间内普通插座回路不会超过20A，厨房可能会多一点，但一般也不会超过25A。独立插座回路的电器，更大电流不会超过25A。

提示一句：这种算法只能是估算，并不准确，比如一些带电机的电器，在启动时就会产生较大电流。所以在算得的结果之上，要适当选择大一点的参数。

空开选型不可盲目选大，需要与电线载流量、插座额定电流相匹配，以免发生线路过载但是空开不跳闸的情况。亦不可选小，否则线路还未过载，空开已经跳闸，这叫“误动作”。树上鸟教育电气设计在线视频教学网课


第四步、分极数

这里可以解释一下，为什么普通插座回路的总电流和独立插座回路的总电流都是25A，却要给大功率电器做一个独立回路呢？这是因为，大功率电器单个电器的工作电流大，它启动与否，对空开的选型影响较大——这就是大功率电器受到的优待。

除此以外，大功率电器还有另一个优待，就是断路器极数。家庭电路中，只有2P断路器可以同时为零线和火线提供保护，因此在这种单电器、大电流的回路中，需要用到2P断路器——当然主开关也必须使用2P断路器。

除了这两种断路器以外，可以使用1P空开或1P+N空开——1P空开在使用时必须配合零线排，而且在断开时不能断开零线。所以更推荐使用1P+N空开。

选择开关

确定回路数量

首先我们要搞清楚自己家的配电箱里需要几个开关：

【1】.先数房间数，确定插座回路数量：比如三室两厅一厨一卫的户型，共有7个房间，那我们就需要7个插座回路。

在此基础上，如果有某一个房间非常小，我们可以将它合并到相邻房间内。比如刚才那个户型，如果餐厅特别小，我们就可以把餐厅合并到相邻的客厅里——合并后只需要6个插座回路。

注意：卫生间无论多小，都必须是独立回路，不能与其它房间合并。

【2】.每个功率超过3000W的电器使用一个回路，每两个空调挂机使用一个回路——它们统称为大功率插座回路。

三室两厅，需要3个空调挂机（2个回路）、1个空调柜机（1个回路）和1个电热水器（1个回路）。共需要4个大功率回路。

【3】.照明回路数量一般以建筑面积180㎡为界：未超过180㎡的，使用1个回路；超过180㎡的，使用2个回路；之后每180㎡，增加一个回路。

【4】.其后加一个主开关！

这样一来，我们配电箱里的开关数量就已经确定了。继续以上面那个三室两厅的户型为例：共需要1个主开关+1个照明回路+4个大功率回路+6个插座回路=12个开关。


确定开关极数

家用开关的极数只有三种：1P，1P+N和2P。2P开关更安全，但是太宽了，配电箱里装不下。

所以我们的原则是只在大功率插座回路和主回路使用2P开关，其余开关均选择1P+N。

不选择1P开关，是因为1P开关与1P+N开关的宽度相同，价格差不了太多。

而使用1P开关时需要单独配备零排，施工麻烦。而且这样的零线不能切断，有一定的危险性。


确定开关功能

家用开关的功能也是三种：无附件（只有短路保护和过载保护功能）、漏电保护附件（增加漏电保护功能）、过欠压脱扣附件（增加过欠压断电功能）。

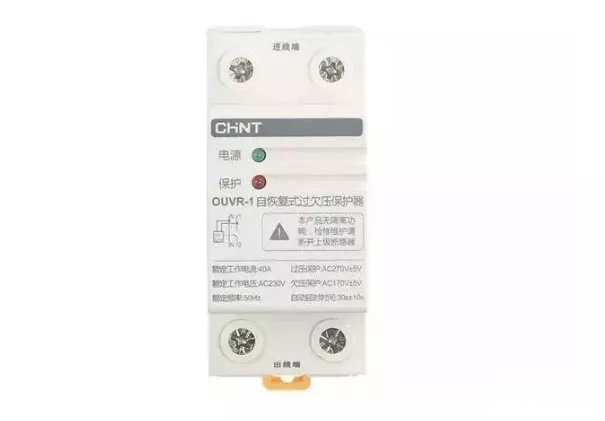

其中主开关建议使用过欠压脱扣器——建议使用自复位过欠压脱扣器，断电后可以自行合闸。以免用户外出时家里停电，导致恢复供电后自己家不能合闸。

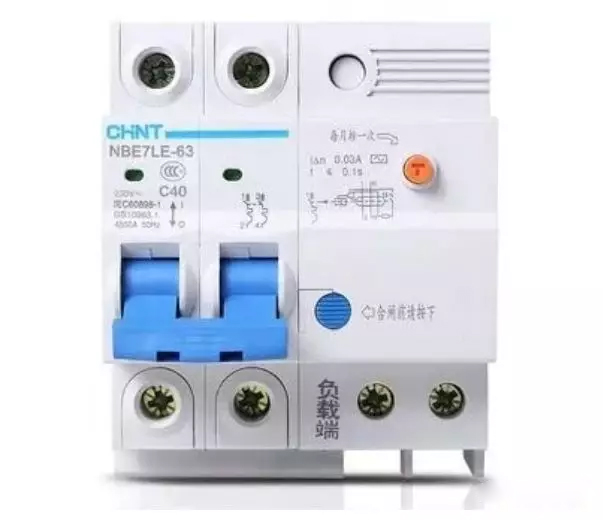

所有插座回路，无论是普通插座回路还是大功率插座回路，都建议使用漏电保护器。

照明回路不需要附件——照明回路电流小、灯具高，即使漏电也没有太大危害。加上现如今的LED灯具质量堪忧，安装漏电附件后反而容易引起跳闸——而且无解。


其后套用数据

家用开关有一套固定的参数，型号选择DZ47型或相应的改造型号——DZ47是国际通用型号名称，除此以外，各厂家还出了自己研发的型号。只要能够代替DZ47即可。

额定电流：写作“Cxx”，代表线路中的电流达到xxA时断路器跳闸。

主开关选择32A，40A，60A或63A（必须大于任意一个支路开关）；照明回路选择16A或20A；插座回路选择20A或25A；大功率插座选择25A或32A。

框架电流选择与额定电流相同的即可——框架电流写在型号后面，写作“-xx”，代表电流超过xxA时，断路器可能会烧毁。

漏电开关，动作电流值30mA，

写作“I△n 30mA”或“I△n 0.03A”。

脱口速度0.1s以内，写作“t≤0.1s”。
