详细信息

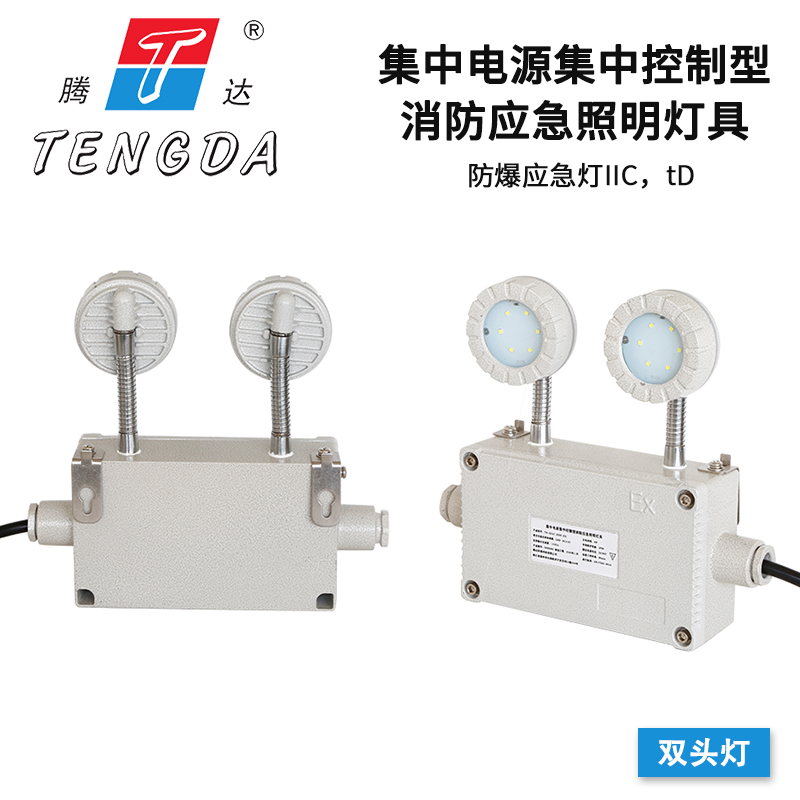

TD-ZFJC-E6W-SF-TDJ51集中电源集中控制型消防应急照明灯具集中电源集中控制型消防应急照明灯具(应急照明灯 IP66)
适用范围
1、广泛用于石油开采、炼油、化工、等危险场所，作集中电源集中控制型消防应急照明灯具应急疏散照明之用;
2、适用于爆炸性气体环境的1区、2区;
3、适用于IIA、 IIB、 IIC类爆炸性气体环境;
4、适用于可燃性粉尘环境的21区、22区;
5、适用于防护要求较高及潮湿的场所;6、适用于-20℃~+55℃温度环境。
执行标准
GB17945-2010《消防应急照明和疏散指示系统》
GB51309-2018《消防应急照明和疏散指示系统技术标准》
主要技术参数
产品型号：TD-ZFJC-E6W-SF-TDJ51
执行标准GB17945, GB51309-2018
输入电压DC24V/DC36
通讯方式M-BUS
应急时间≥90min光源类型：LED(白光2835)
工作模式：集中电源集中控制型
功能：巡检 强制应急 光源监测
功率：10W/18W
防护等级/防腐等级：IP66 / WF2
引入规格/电缆外径
φ6电缆夹紧接头
运行环境：温度: -20℃- +55℃ ,相对湿度:≤RH95% (无凝霜)
安装方式：壁挂式/吸顶式
尺寸
材质/面板：ABS塑料
TD-ZFJC-E6W-SF-TDJ51集中电源集中控制型消防应急照明灯具集中电源集中控制型消防应急照明灯具(应急照明灯 IP66)
适用范围
1、广泛用于石油开采、炼油、化工、等危险场所，作集中电源集中控制型消防应急照明灯具应急疏散照明之用;
2、适用于爆炸性气体环境的1区、2区;
3、适用于IIA、 IIB、 IIC类爆炸性气体环境;
4、适用于可燃性粉尘环境的21区、22区;
5、适用于防护要求较高及潮湿的场所;6、适用于-20℃~+55℃温度环境。
执行标准
GB17945-2010《消防应急照明和疏散指示系统》
GB51309-2018《消防应急照明和疏散指示系统技术标准》
主要技术参数
产品型号：TD-ZFJC-E6W-SF-TDJ51
执行标准GB17945, GB51309-2018
输入电压DC24V/DC36
通讯方式M-BUS
应急时间≥90min光源类型：LED(白光2835)
工作模式：集中电源集中控制型
功能：巡检 强制应急 光源监测
功率：10W/18W
防护等级/防腐等级：IP66 / WF2
引入规格/电缆外径
φ6电缆夹紧接头
运行环境：温度: -20℃- +55℃ ,相对湿度:≤RH95% (无凝霜)
安装方式：壁挂式/吸顶式
尺寸
材质/面板：ABS塑料
应急照明和疏散指示系统主要条文
1、 A 型消防应急灯：主电源和蓄电池电源额定工作电压均不大于
DC36V 的消防应急灯具。
2、 A 型应急照明配电箱：额定输出电压不大于 DC36V 的应急照
明配电箱。
3、 A 型应急照明集中电源：额定输出电压不大于 DC36V 的应急
照明集中电源。
4、 3.1.2：设置消防控制室的场所应选择集中控制型系统。
3.1.2 贯宣解释：（1）问题：对于设置了消防控制室的高层住宅小区中，一二层
设置有商业服务网点。此商业服务网点内的应急照明疏散
指示系统如何设计？
回复：设有消防控制室的住宅下商业网点应急照明：之前住宅建筑
中的商业，考虑到分户计量，一般是在每个商户的配电箱中
拉出一路，接自带蓄电池型。灯具。由于新规要求，此类场
所可从电井中设置的 A 型应急照明集中电源引出回路，将商
户内的若干应急照明灯串起。
（2）问题：对于设置了消防控制室的高层住宅小区中，有几处
配套附属用房（此类建筑内没有设置火灾探测报警和联动
控制设备）。是否可以理解：此类配套附属用房就不用设置
集中控制型系统了？
回复：此类配套附属用房，可不用设置集中控制型系统；但仍需根
据灯具距地高度，选择适用的 A 型或 B 型灯具。
5、 3.1.6 住宅建筑中，当灯具采用自带蓄电池供电方式时，消防
应急照明可以兼用日常照明。
3.1.6 贯宣解释：1）、仅在未设置消防控制室的住宅建筑的疏散走道、楼梯间、前
室等场所，虽然灯具安装高度小于 8 米，但可以采用非集中
控制型的自带蓄电池 B 型灯具。
2）、在这类住宅建筑中，采用非集中控制型的自带蓄电池 B 型
灯具时，其可以在满足日常照明照度的条件下，兼用日常照
明。
3）、对于集中控制型系统，无论是自带蓄电池还是集中电源的 A
型/B 型灯具，一律不能兼做日常照明。
4)、除 3.1.6 条中提及的住宅建筑外，其他场所除非选用 A 型持
续性灯具，
否则消防应急照明不能兼做平时照明.
3.1.6 条文解释：住宅建筑中，基于节约投资的角度考虑，当采用自带电
源型消防应急照明灯具时，该灯具可以兼用日常照明；同时为了
保障系统运行的可靠性，应确保在火灾等紧急情况下灯具现场控
制开关的工作状态不能影响灯具光源的应急点亮。
