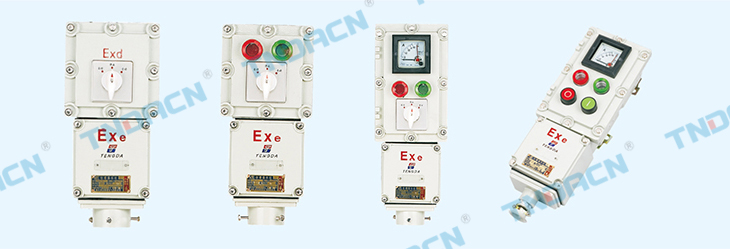

LBZ-10系列防爆操作柱(IIB、e)

详细信息

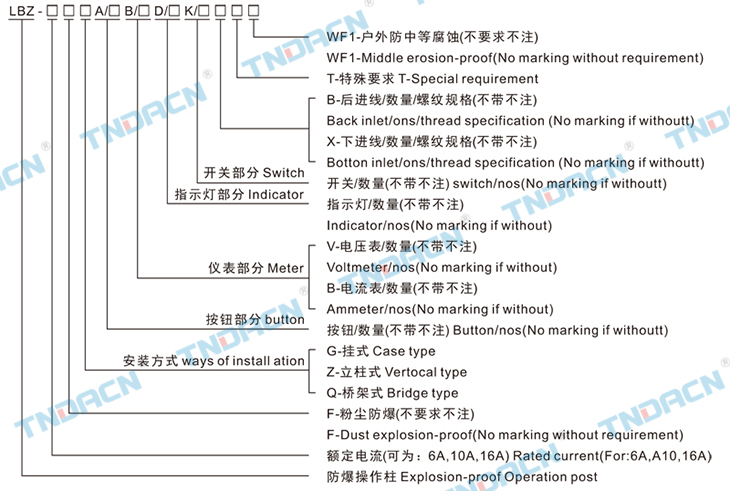

型号含义 Model implication

香港最快现场直播结果

适用范围 Applications

1.1区、2区危险场所或20区、21区、22区危险场所;
2.ⅡA、ⅡB、ⅡC爆炸性气体环境或可燃性粉尘环境;
3.户内、户外(IP54、IP65*);
4.温度组别:T1~T6;
5.应用于石油、化工、航天、军工等场所。
1.Hazardous:division 1 &2,or 20,21,&22;
2.Explosive gas atmosphers: class ⅡA ⅡB ⅡC or inflammabledust environment;
3.Indoor or outdoor(IP54,IP65*);
4.Temperature class:T1~T6;
5.Widely using in the fields of oil, chemical industry, spaceflight,war ind-ustru and so on.

产品特点 Features

1.壳体采用高强度合金铝一次性压铸成型,表面经高速抛丸清理后高压静电喷塑。外壳结构紧凑合理、材质密度高强度好、
防爆性能优良,表面塑粉附着力强具有良好的防腐能力,表面光洁,美观大方;
2.内可装有指示灯、电流表、电压表、按钮、转换开关及用户需要的其他元件(电位器、频率表、转速表等);
3.转换开关功能30多种,由用户选择;
4.电流表及电压表量程由用户确定;
5.可按用户要求特制;
6.钢管或电缆布线均可

1.Shell made of high strength aluminum alloy casting off the surface after blast cleaning by high voltage electrostatic spray.Shell compact structure, high density material strength, Explosion-proof performance, the surface of plastic powderadhesion ability with good anti-corrosion, the surface smooth, elegant appearance;
2.Built-in indicator lamps, ammeter and voltmeter, button, convert switch and other components (potentionmeter, ftrquencymeter, tachometer and so on);
3.The convert switch has 30 kinds of functions. If can be selectedby user;
4.Ranges of ammeter and voltmeter are decided by users;
5.It can be made on request;
6.Wiring with steel tube or cable.

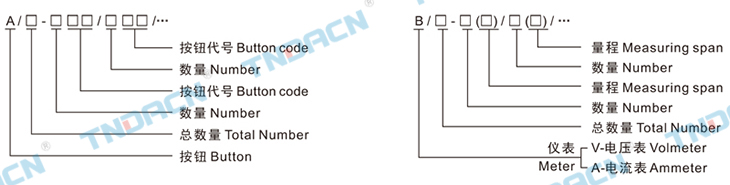

按钮部分含义 Button implication 按钮部分含义 Button implication

香港最快现场直播结果

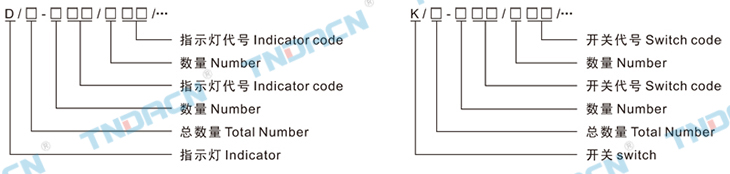

指示灯部分含义 Indicator implication 开关部分含义 Switch implication

香港最快现场直播结果

注:隔膜腔内装AD26B-16,标注方法参考8019
Note:the flame-proof cavity install AD26B-16,the tagging way please see 8019

主要技术参数 Main technical parameters

额定电压
Rated voltage(V)
额定电流
Rated current(A)
使用类别
Description
进线口螺纹 Inlet thread(G")
挂式 Hanging 桥式 Rack 立柱式 Post
380 6,10,16 AC-3
AC-4
G1/2"~G1 1/2" G1/2"~G1 1/2" G1"



防爆标志
Ex-mark
防腐等级
Erosion-proof-class
防护等级
Degree of protection
电缆外径
Cable outer dia.(mm)
ExdeⅡBT6等效于 Ⅱ2G ExdeⅡBT6(欧标)
ExdeⅡCT6等效于 Ⅱ2G ExdeⅡCT6(欧标)
DIP A20 TA,T6等效于 Ⅱ1D ExtD A20 T6(欧标)
WF1 IP54,IP65* 挂(桥)式
Hanging (Rack)type
φ8~φ30
立柱式 Post φ9~φ18

*.要求IP66,需注明。IP66 Requirements must be marked

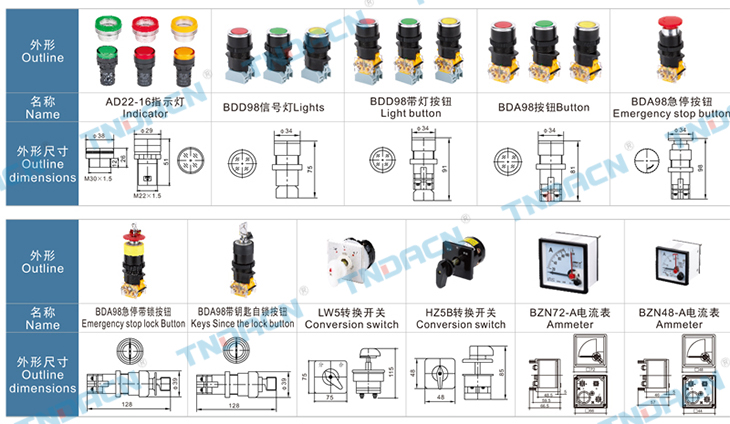

专用于隔爆腔:Especially used in explosion-insulation cavity

香港最快现场直播结果

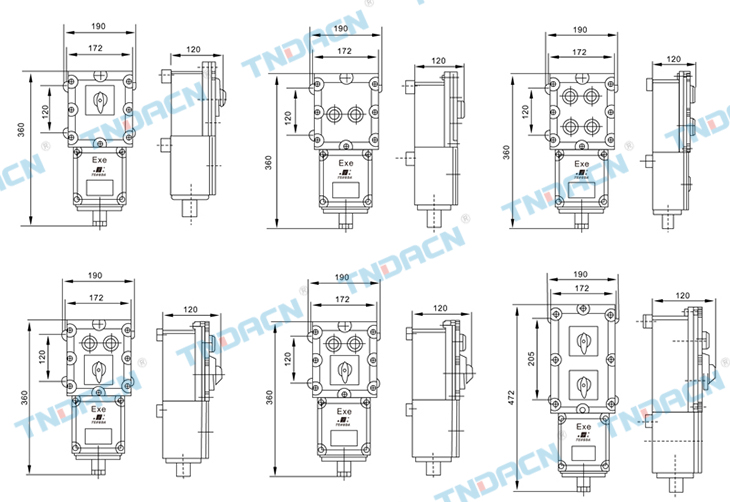

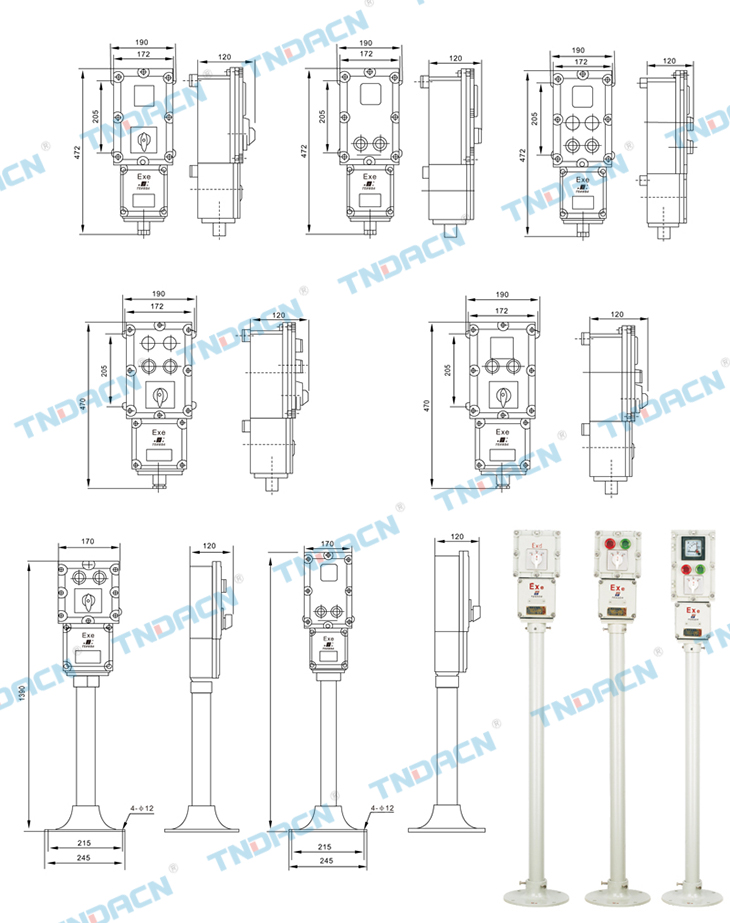

外形及安装尺寸 Outline & installation dimensions

香港最快现场直播结果

香港最快现场直播结果

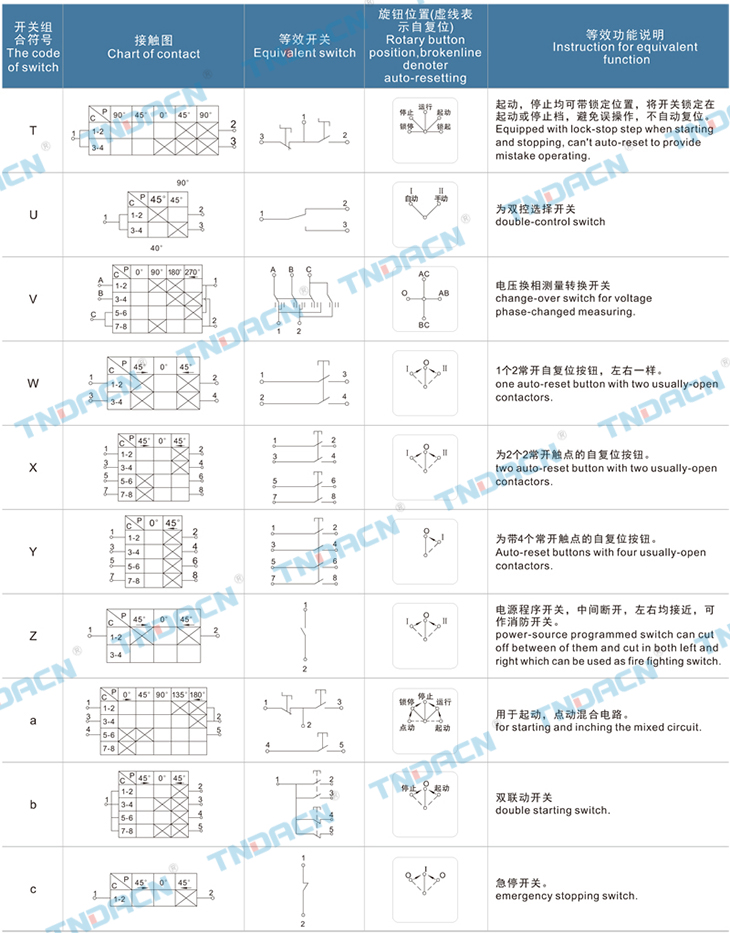

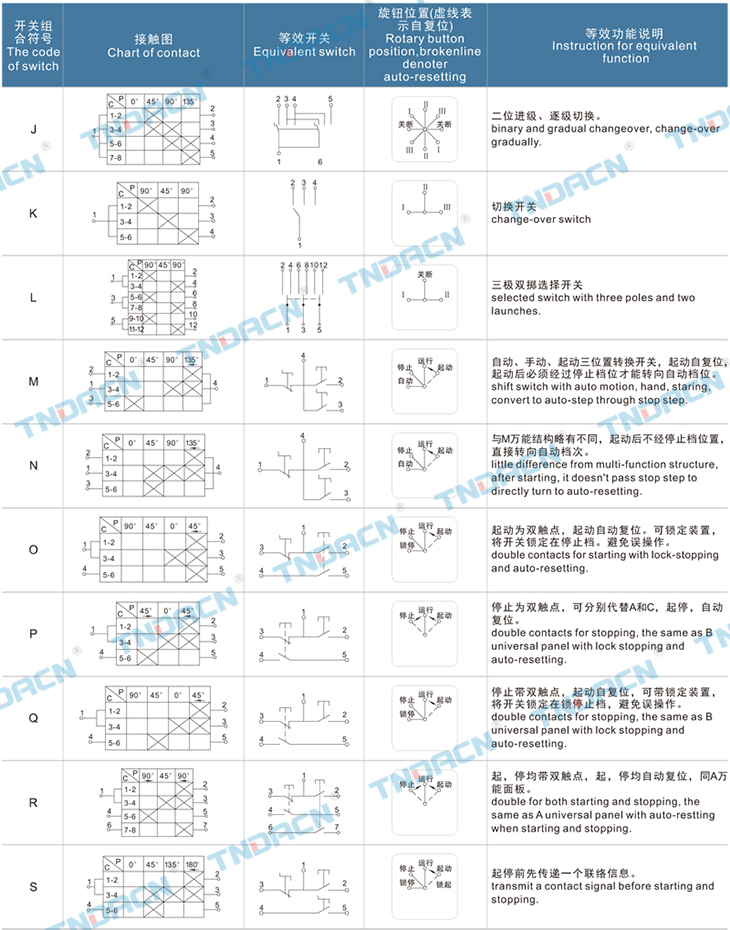

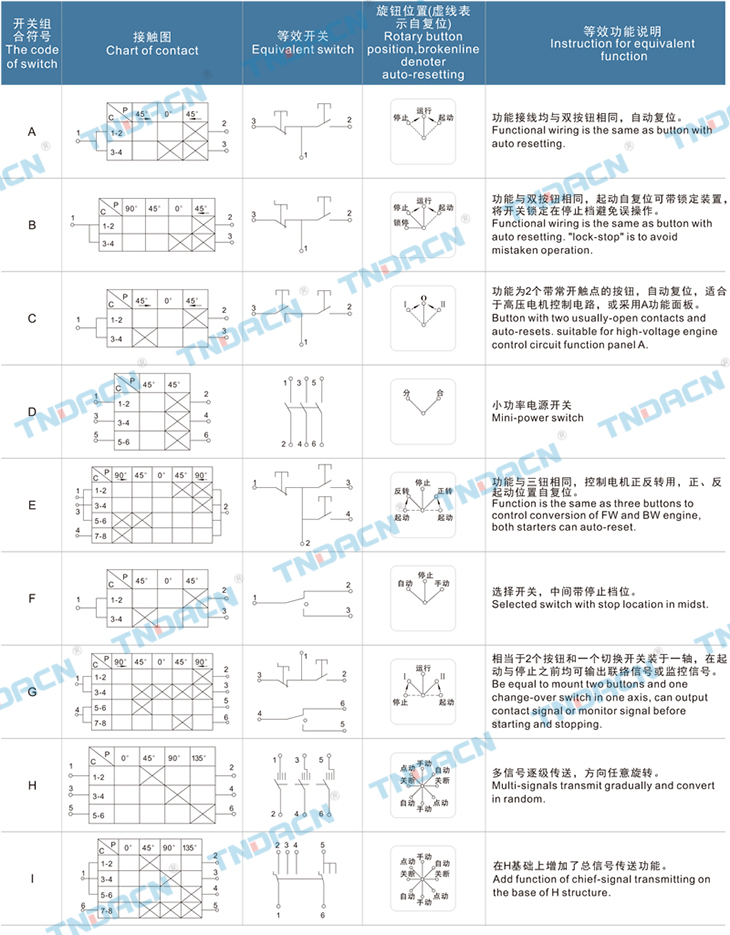

开关代号简要说明 Brief instruction of switch code

香港最快现场直播结果

香港最快现场直播结果

香港最快现场直播结果
