详细信息

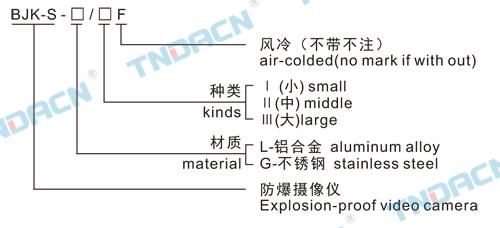

型号含义 Model implication
适用范围 Applications
1.适用于爆炸性气体环境1区、2区场所； 2.适用于ⅡA、ⅡB、ⅡC类爆炸性气体环境； 3.适用于可燃性粉尘环境20区、21区、22区场所； 4.适用于T1~T6组温度组别； 5.环境温度：-30℃±50℃；-30℃±70℃(风冷型)； 6.相对湿度：≤95%(+20℃)； 7.大气压力：80kPa~110kPa； 8.广泛用于石油开采、炼油、化工、军工等危险环境及海 洋石油平台、油轮等场所。 1.hazardous: Division1&2 2.explosive gas atmosphere: class A B.C 3. Combustible dust environment: division 20.21.22 4.temperature group:T1~T6 5.Environmental temperature: -30℃ ±50℃; -30℃ ±70℃; 6.Relative humidity: ≤95%(+20℃) 7.Atmospheric pressure:80kPa~110kPa 8.widly used in chemical,.mendicine, sheel, spaceflight,minitary, Metallurgy areas

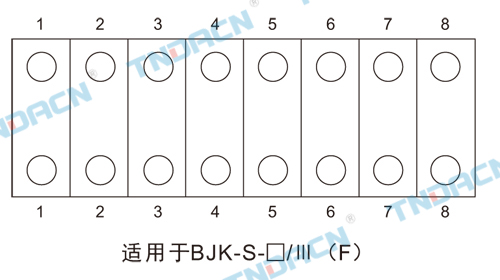

技线示意图 Wiring diagram
1.摄象机电源(+) carema power(+) 2.摄象机电源(-) carema power(-) 3.镜头公用 Lens uility 4.镜头聚焦 Lens focus 5.镜头变倍 Lens variable times 6.镜头光圈 Lens aperture 7.视频+(芯) V ideo(core) 8.视频-(屏蔽) Video(shielding) 9. 接地 grounding
技术参数 Technical parameter
执行标准 Execution standard: GB3836.1、GB3836.2、BG12476.1、IEC60079-0、IEC60079-1、IEC61241-1EN60079-0、EN60079-1、EN61241-1 防爆标志 Ex-mark;ExdⅡCT6等效于Ⅱ是2G ExdⅡCT6(欧标) DIP A20 TA，T6等效于Ⅱ1D A20 T6(欧标)防护等级 Protecion degree; IP65输入电压 Input voltage:DC12V/AC24V/AC110V/AC220V 防腐等级；WF2(不锈钢材质)WF1 (铝合金材质) 难受 头：2~3个G3/4” 电缆外径 Cable diameter;适合φ8mm~φ14mm电缆 the φ8mm~φ14mm 摄像机性能参数；根据选定摄像机而定。 the video camera performance varees according to the different carema .

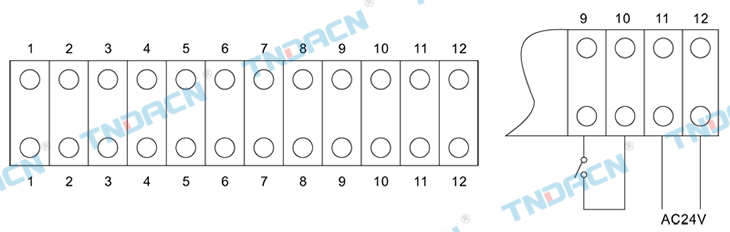

接线示意图 Wiring diagram
1.摄象机电源(+) carema power(+) 2.摄象机电源(-) carema power(-) 3.镜头公用 Lens uility 4.镜头聚焦 Lens focus 5.镜头变倍 Lens variable times 6.镜头光圈 Lens aperture 7.空 Spare 8. 接地 grounding 9.雨刷控制 Wiper controlling 10.雨刷控制 Wiper controlling 11.防护罩电源 Shield power 12.防护罩电源 Shield power
注：雨刷控制为开关量 Note the wiper controll are the numbers of switches

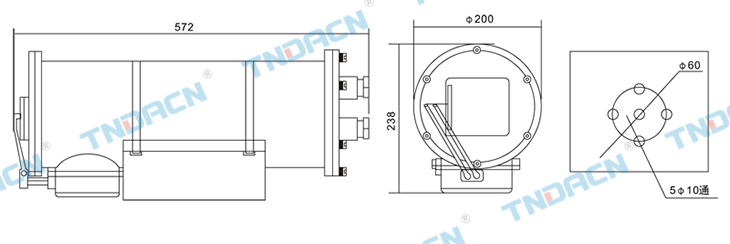

外形及安装尺寸举例 Examplesfor outline&installation dimension
