当前位置： 首页 > 产品总汇 > 防爆防腐电器类 > BXM（D）8050（8060）系列防爆防腐照明（动力）配电箱 防爆配电箱（ⅡC）

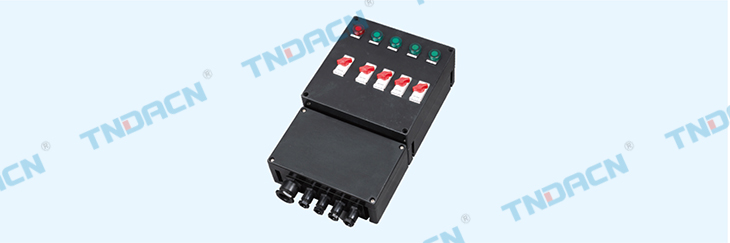

BXM（D）8050（8060）系列防爆防腐照明（动力）配电箱 防爆配电箱（ⅡC）

详细信息

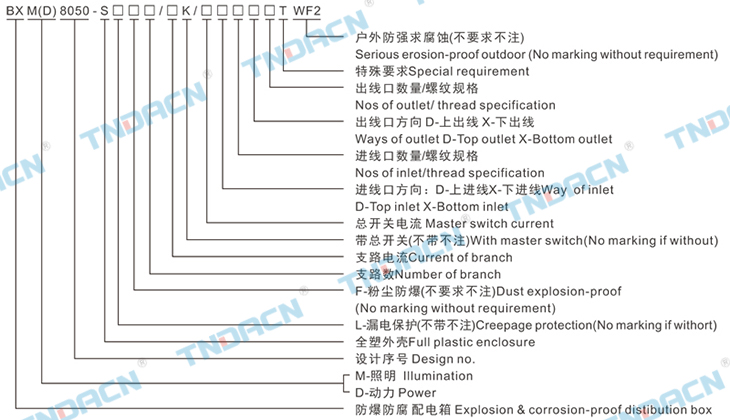

型号含义 Modelimplication

香港最快现场直播结果

适用范围 Applications

1.1区、2区或20区、21区、22区危险场所；
2.ⅡA、ⅡB、ⅡC类爆炸性气体环境或可燃性粉尘环境；
3.强腐蚀气体和粉尘环境；
4.户内、户外(IP65、IP66*)；
5.温度组别：T1~T4/T5/T6；
6.应用于石油、化工、航天、军工等场所。
1.Hazardous:division 1&2or zone 20、21、22；
2.Explosive gas atmospheres: classⅡA,ⅡB,ⅡC or flammabledust atmospheres;
3.Serious erosive gas environment;
4.Indoor or ortdoor(IP65,IP66*);
5.Temperature class:T1~T4/T5/T6;
6.Widely using in the fields of oil, chemical industry, spaceflight,war ind-ustru and so on.

产品特点 Features

1.配电箱外壳采用高强度、耐腐蚀、热稳定性好的玻璃纤维不饱和聚酯树脂压制而成；
2.增安型外壳，内装防爆防腐断路器(漏电)、防爆电动机保护开关、防爆电涌保护器、防爆隔离开关、防爆信号灯等各种元件；
3.产品具有防爆、防腐、防尘、防水等功能。
1.The enclosure is pressed by glass fibre unsaturated polyester resin with high intensity, erosion-proof and perfect thermalstability properties;
2.Increased safety enclosure, built-in erosion explosion-proof circuit breaker, explosion proof motor protection switch,electric surge protector, isolating switch, signal lamp and so on;
3.With explosion, erosion, dust and water proof functions.

主要技术参数 Main technicl parameters

断路器整定电流
Setting current of circuit breaker(A)		 额定电压
Rated voltage(V)		 支路数
Nos.of branches		 极数
Nos.of poles		 电缆外径
Cable outer dia.
(mm)
1,2,4,6,10,16,20
25,32,40,50,63,80,100,125,160,200		 ~220
~380		 2,3,6,9,
12,15…		 1P,1P+N,
2P,3P+N,4P		 φ8~φ36



防爆标志
Ex-mark		 防护等级
Degree of protection		 进出线口螺纹
Inlet/outlet thread
Exed ⅡCT4/ 等效于 2G Exed (欧标)
DIP A20 TA,T6 等效于 Ⅱ1D Ex tD A20 T6(欧标)
T5/T6 Ⅱ ⅡCT4/T5/T6		 IP65,IP66* G1/2"~G2"
M16~M63

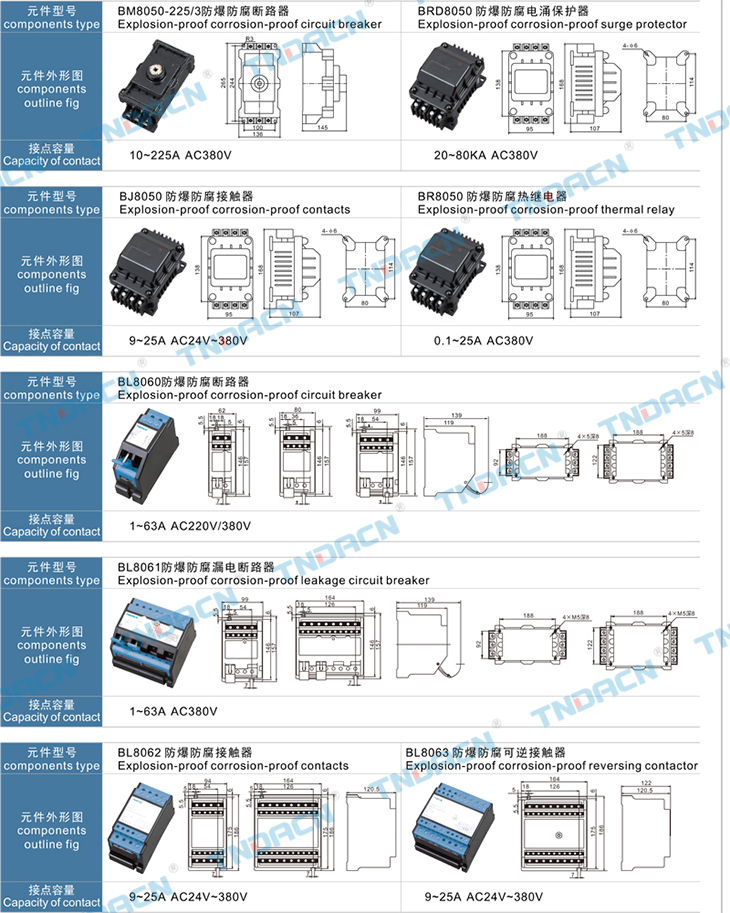

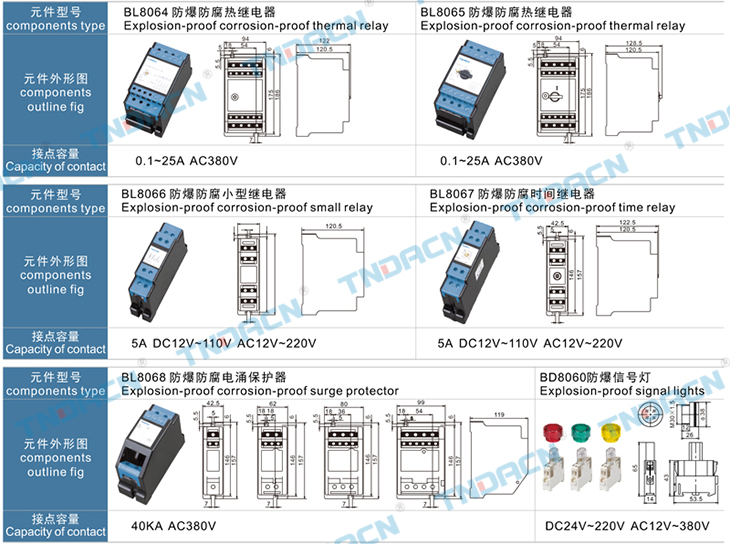

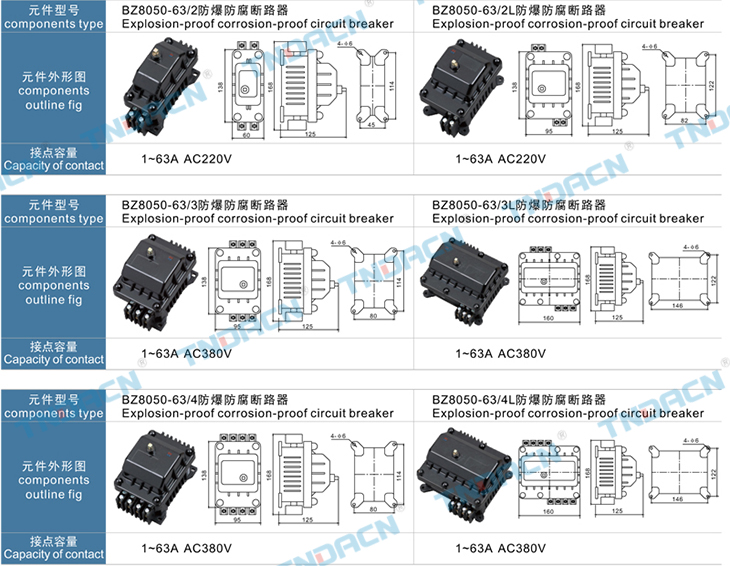

内装元件主要技术参数 Technical parameters of built -in components

香港最快现场直播结果

香港最快现场直播结果

香港最快现场直播结果

防爆电缆夹紧密封接头 Explosion-proof cable clamping sealing connector

管接头 Pipe connector(G)

管螺纹
Pipe thread		 管通径(mm)
Pipe diameter
(mm)		 电缆外径(mm)
Cable outer dia.
(mm)
G1/2"
G3/4"
G1"
G1 1/4"
G1 1/2"
G2"		 15
20
25
32
40
50		 φ7~φ10
φ10~φ14
φ14~φ18
φ15~φ23
φ18~φ30
φ25~φ38

BDM7型或BDM8型

管螺纹规格
Pipe thread
specification		 螺纹
Thread		 电缆外径(mm)
Cable outer dia.
(mm)

G1/2"
G3/4"
G1"
G1 1/4"
G1 1/2"
G2"
/

 M16×1.5
M20×1.5
M25×1.5
M32×1.5
M40×1.5
M50×1.5
M63×1.5		 φ5~φ8
φ6~φ12
φ9~φ13
φ10~φ18
φ17~φ25
φ23~φ32
φ32~φ44

*.要求公制螺纹需说明 Explain if asked for metric thread

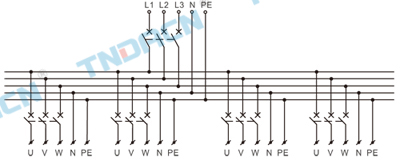

电气原理轶图 Electric scheme

香港最快现场直播结果

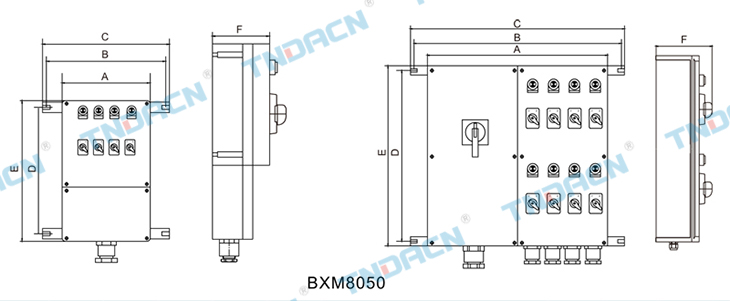

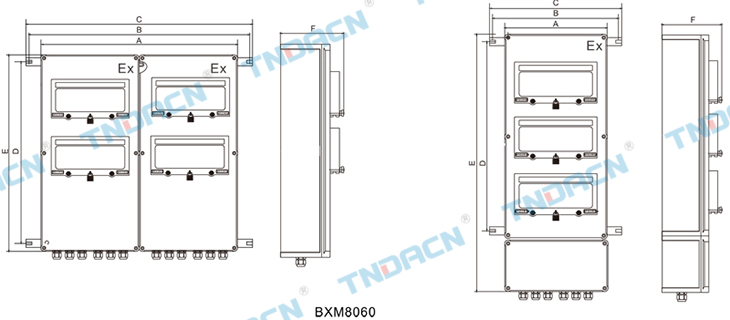

外形及安装尺寸 Outline & installation dimensions

香港最快现场直播结果

型号 type A B C D E F 型号 type A B C D E F
BXM8050-4XD
BXM8050-4KXD
BXM8050-6XD
BXM8050-6KXD
BXM8050-8XD
BXM8050-8KXD		 360
580
720
720
720
940		 460
710
810
810
810
1060		 500
750
850
850
850
1100		 518
296
296
296
518
518		 582
360
360
360
804
582		 220
220
220
220
220
220		 BXM8050-10XD
BXM8050-10KXD
BXM8050-12XD
BXM8050-12KXD
BXM8050K125A
BXM8050K225A		 720
1080
1080
720
720
720		 810
1170
1170
810
810
810		 850
1210
1210
850
850
850		 881
518
578
881
656
656		 945
804
804
1167
720
720		 220
220
220
220
250
250

香港最快现场直播结果

型号 type A B C D E F 型号 type A B C D E F
BXM8060-4XX
BXM8060-4KXX
BXM8060-6XX
BXM8060-6KXX
BXM8060-8XX
BXM8060-8KXX
BXM8060-10XX
BXM8060-10KXX
BXM8060-12XX
BXM8060-12KXX		 360
580
360
360
360
360
360
360
360
720		 460
710
460
460
460
460
460
460
460
810		 500
750
500
500
500
500
500
500
500
850		 296
296
656
656
656
656
656
656
656
656		 360
360
720
720
720
720
720
720
720
720		 220
220
220
220
220
220
220
220
220
220		 BXD8060-4XX
BXD8060-4KXX
BXD8060-6XX
BXD8060-6KXX
BXD8060-8XX
BXD8060-8KXX
BXD8060-10XX
BXD8060-10KXX
BXD8060-12XX
BXD8060-12KXX		 580
360
360
360
360
360
720
720
720
720		 710
460
460
460
460
460
810
810
810
810		 750
500
500
500
500
500
850
850
850
850		 296
656
656
656
656
656
656
656
656
656		 360
720
720
940
940
940
720
720
720
910		 220
220
220
220
220
220
220
220
220
220
