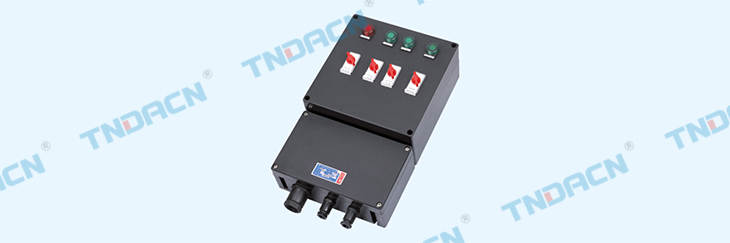

BXX8050（8060）系列防爆防腐动力检修箱（ⅡC）

详细信息

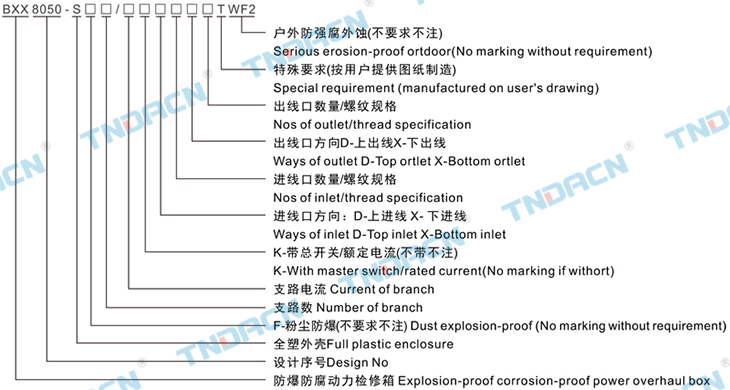

型号含义 Modelimplication

香港最快现场直播结果

适用范围 Applications

1.1区、2区或20区、21区、22区危险场所；
2.ⅡA、ⅡB、ⅡC类爆炸性气体环境或可燃性粉尘环境；
3.强腐蚀气体和粉尘环境；
4.户内、户外(IP65、IP66*)；
5.温度组别：T1~T4/T5/T6；
6.应用于石油、化工、航天、军工等场所。
1.Hazardous:division 1&2or zone 20、21、22；
2.Explosive gas atmospheres: classⅡA,ⅡB,ⅡC or flammabledust atmospheres;
3.Serious erosive gas environment;
4.Indoor or ortdoor(IP65,IP66*);
5.Temperature class:T1~T4/T5/T6;
6.Widely using in the fields of oil, chemical industry, spaceflight,war ind-ustru and so on.

产品特点 Features

1.配电箱外壳采用高强度、耐腐蚀、热稳定性好的玻璃纤维不饱和聚酯树脂压制而成；
2.增安型外壳，内装防爆防腐断路器 、防爆隔开关、防爆信号灯等各种元件；
3.产品具有防爆、防腐、防尘、防水等功能。
1.The enclosure is pressed by glass fibre unsaturated polyesterresin with high intensity, erosion-proof and perfect thermalstability properties;
2.Increased safety enclosure, built-in erosion explosion-proofcircuit breaker, explosion proof ,isolating switch, signal lampand so on;
3.With explosion, erosion, dust and water proof functions.

主要技术参数 Main technicl parameters

支路整定电流
Setting current
of branch (A)		 总开关电流(A)
Current of
master switch		 额定电压
Rated voltage		 支路数
Nos.of
branches		 极数
Nos.of
poles		 电缆外径
Cable outer dia.
(mm)

1,2,4,6,10,
16,20,25,32,
40,50,63,80,100

 10~225A ~220
~380		 2,4,6,
8,12,		 2P,3P,
3P+N,4P		 φ8~φ36



防爆标志
Ex-mark		 防护等级
Degree of protection		 进出线口螺纹
Inlet/outlet thread

Exed ⅡCT4/ 等效于 Ⅱ2G Exed ⅡCT4/T5/T6 (欧标)
DIP A20 TA,T6 等效于 Ⅱ1D Ex tD A20 T6(欧标)


 IP65,IP66* G1/2"~G2"
M16~M63

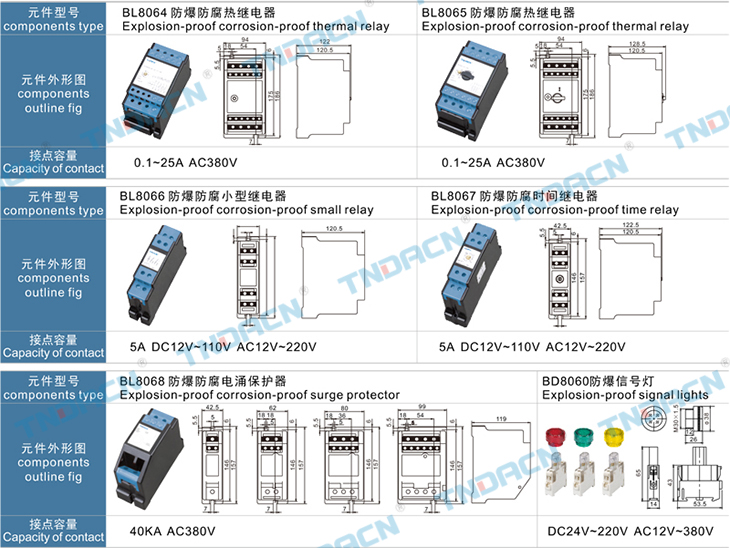

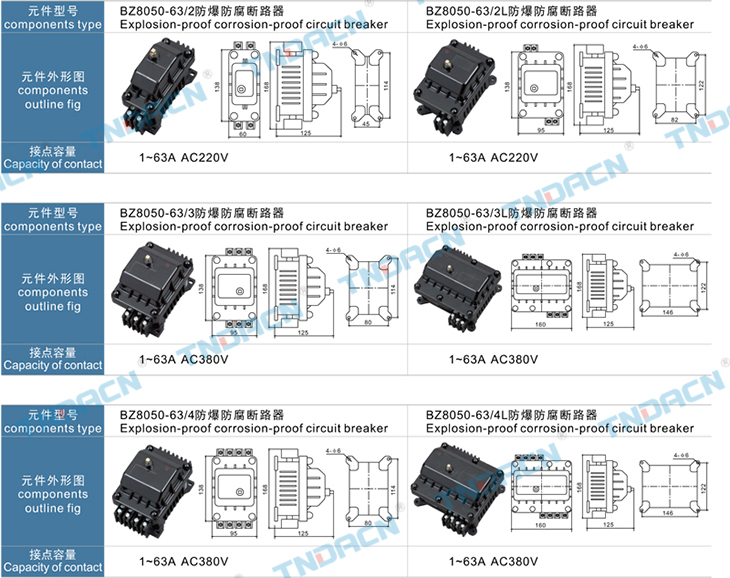

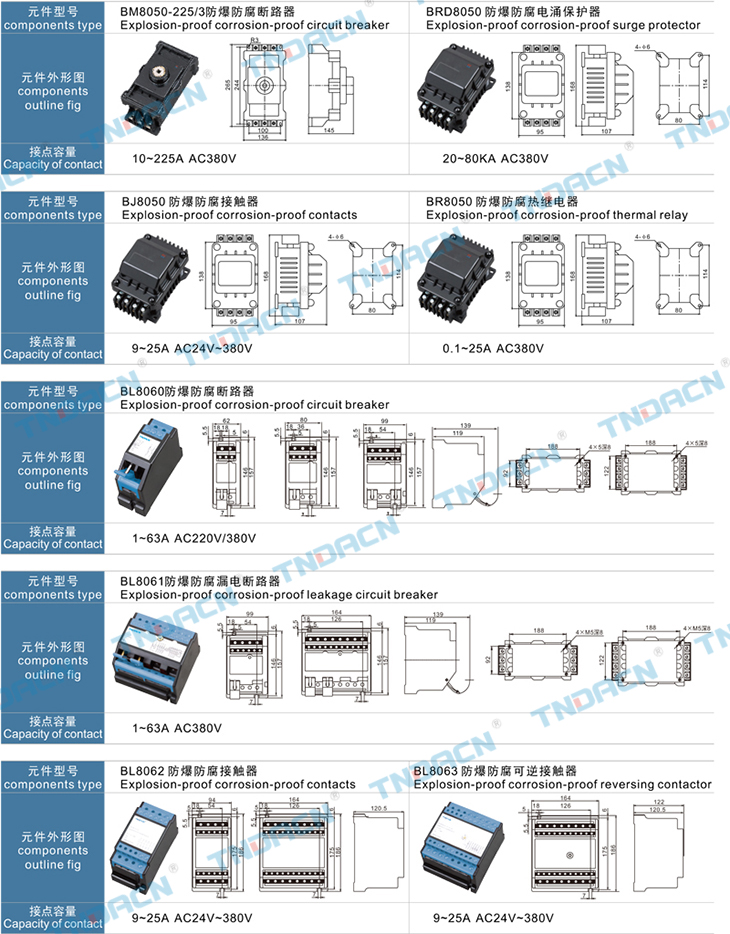

内装元件主要技术参数 Technical parameters of built -in components

香港最快现场直播结果

香港最快现场直播结果

香港最快现场直播结果

防爆电缆夹紧密封接头 Explosion-proof cable clamping sealing connector

管接头 Pipe connector(G)

管螺纹
Pipe thread		 管通径(mm)
Pipe diameter
(mm)		 电缆外径(mm)
Cable outer dia.
(mm)

G1/2"
G3/4"
G1"
G1 1/4"
G1 1/2"
G2"


 15
20
25
32
40
50		 φ7~φ10
φ10~φ14
φ14~φ18
φ15~φ23
φ18~φ30
φ25~φ38

BDM7型或BDM8型

管螺纹规格
Pipe thread
specification		 螺纹
Thread		 电缆外径(mm)
Cable outer dia.
(mm)

G1/2"
G3/4"
G1"
G1 1/4"
G1 1/2"
G2"
/

 M16×1.5
M20×1.5
M25×1.5
M32×1.5
M40×1.5
M50×1.5
M63×1.5		 φ5~φ8
φ6~φ12
φ9~φ13
φ10~φ18
φ17~φ25
φ23~φ32
φ32~φ44

*.要求公制螺纹需说明 Explain if asked for metric thread

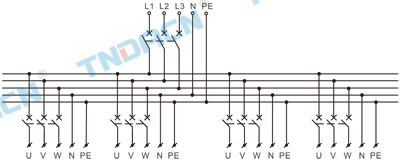

电气原理轶图 Electric scheme

香港最快现场直播结果

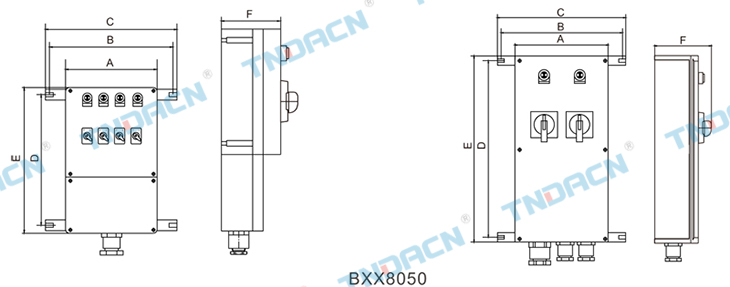

外形及安装尺寸 Outline & installation dimensions

香港最快现场直播结果

型号 type A B C D E F 型号 type A B C D E F
BXX8050-4XX
BXX8050-4KXX
BXX8050-6XX
BXX8050-6KXX
BXX8050-8XX
BXX8050-8KXX
BXM8050-10XD
BXM8050-10KXD
BXM8050-12XD
BXM8050-12KXD		 360
580
720
720
720
940
720
1080
1080
720		 460
710
810
810
810
1060
810
1170
1170
810		 500
750
850
850
850
1100
850
1210
1210
850		 518
296
296
296
518
518
881
518
578
881		 582
360
360
360
804
582
945
804
804
1167		 220
220
220
220
220
220
220
220
220
220		 BXX8050-2XX
BXX8050-2KXX
BXX8050-4XX
BXX8050-4KXX
BXX8050-6XX
BXX8050-6KXX		 360
720
720
720
720
720		 460
810
810
810
810
810		 500
850
850
850
850
850		 656
656
656
656
656
656		 720
720
720
940
940
940		 250
250
250
250
250
250


香港最快现场直播结果

型号 type A B C D E F 型号 type A B C D E F
BXX8060-4XX
BXX8060-4KXX
BXX8060-6XX
BXX8060-6KXX
BXX8060-8XX		 580
360
360
720
720		 710
460
460
810
810		 750
500
500
850
850		 296
656
656
656
656		 360
720
720
720
720		 220
220
220
220
220		 BXX8060-8KXX
BXX8060-10XX
BXX8060-10KXX
BXX8060-12XX
BXX8060-12KXX		 720
720
720
720
720		 810
810
810
810
810		 850
850
850
850
850		 656
656
656
656
656		 720
720
720
720
940		 220
220
220
220
220
