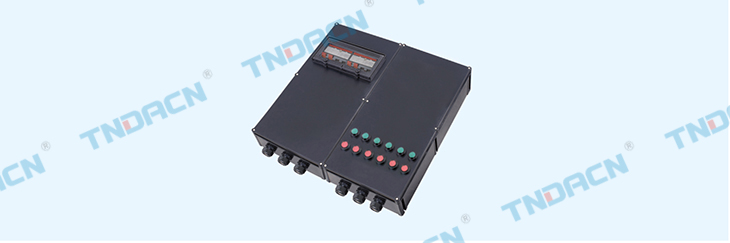

BXQ8050（8060） 系列防爆防腐动力（电磁）起动箱（ⅡC）

详细信息

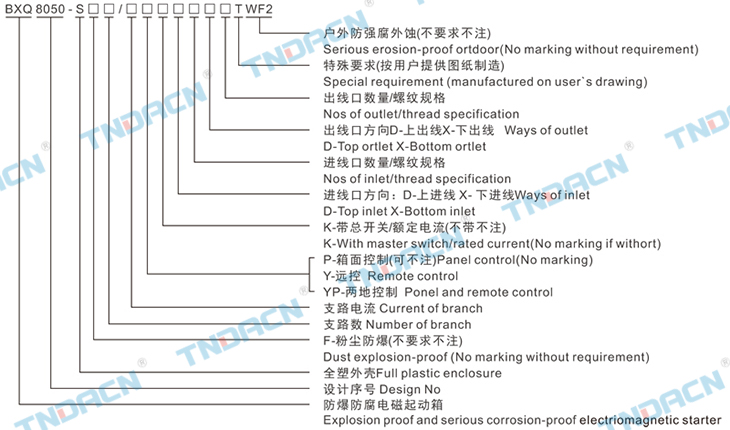

型号含义 Modelimplication

香港最快现场直播结果

适用范围 Applications

1.1区、2区或20区、21区、22区危险场所；
2.ⅡA、ⅡB、ⅡC类爆炸性气体环境或可燃性粉尘环境；
3.强腐蚀气体和粉尘环境；
4.户内、户外(IP65、IP66*)；
5.温度组别：T1~T4/T5/T6；
6.应用于石油、化工、航天、军工等场所。
1.Hazardous:division 1&2or zone 20、21、22；
2.Explosive gas atmospheres: classⅡA,ⅡB,ⅡC or flammabledust atmospheres;
3.Serious erosive gas environment;
4.Indoor or ortdoor(IP65,IP66*);
5.Temperature class:T1~T4/T5/T6;
6.Widely using in the fields of oil, chemical industry, spaceflight,war ind-ustru and so on.

产品特点 Features

1.配电箱外壳采用高强度、耐腐蚀、热稳定性好的玻璃纤维不饱和聚酯树脂压制而成；
2.增安型外壳， 内装防爆防腐断路器、防爆交流接触器、防爆热继电器、防爆隔开关、防爆控制接钮、防爆信号灯等各种元件介绍；
3.产品具有防爆、防腐、防尘、防水等功能。
1.The enclosure is pressed by glass fibre unsaturated polyester resin with high intensity, erosion-proof and perfect thermalstability properties;
2.Increased safety enclosure, built-in erosion explosion-proof circuit breaker, explosion proof AC contactor, thermal relay,isolating switch, control button;
3.With explosion, erosion, dust and water proof functions.

主要技术参数 Main technicl parameters

断路器整定电流
Setting current of
circuit breaker(A)		 额定电压
Rated voltage
(V)		 支路数
Nos.of
branch		 极数
Nos.of poles		 电缆外径(mm)
Cable outer dia
1,2,4,6,10,
16,20,25,32,
40,50,63,80		 ~220
~380		 2,4,6,8,12 2P,3P+N.4P φ8~φ36



防爆标志
Ex-mark		 防护等级
Degree of protection		 支路数
Nos.of
branch
Exed ⅡCT4/ T5/T6 等效于Ⅱ 2G Exed ⅡCT4/T5/T6(欧标)
DIP A20 TA,T6 等效于 Ⅱ1D Ex tD A20 T6(欧标)
 		 IP65,IP66* 2,4,6,8,12

*.要求IP66，需注明。IP66 requirements must be marked

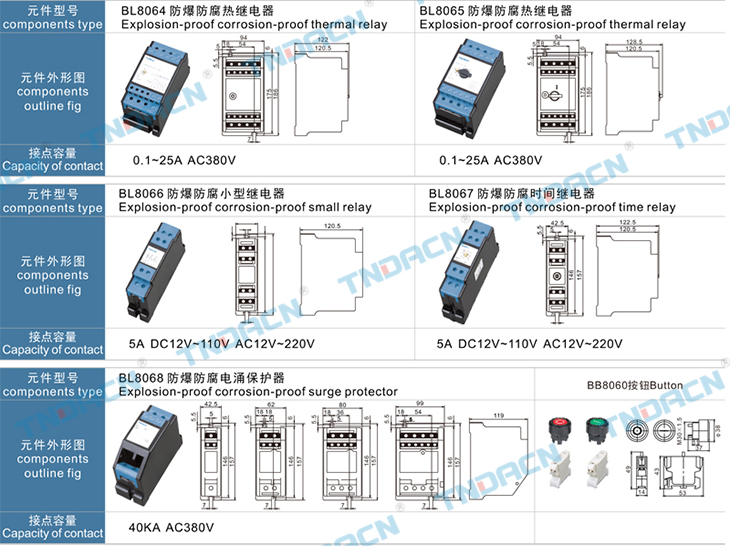

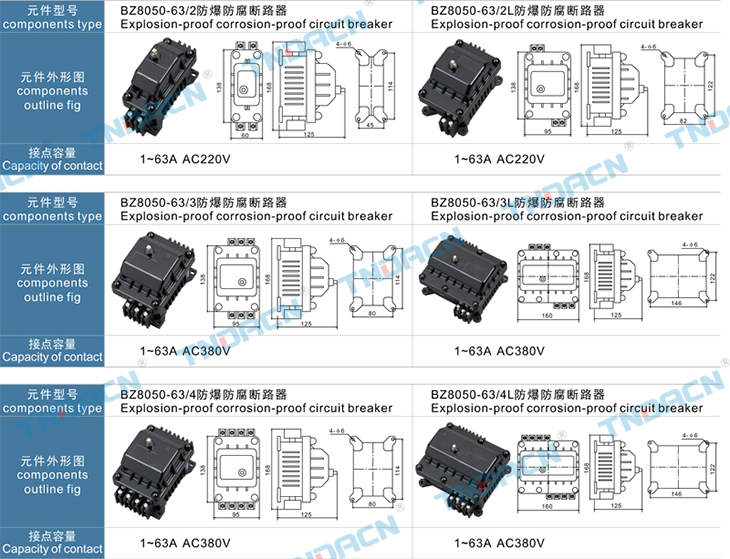

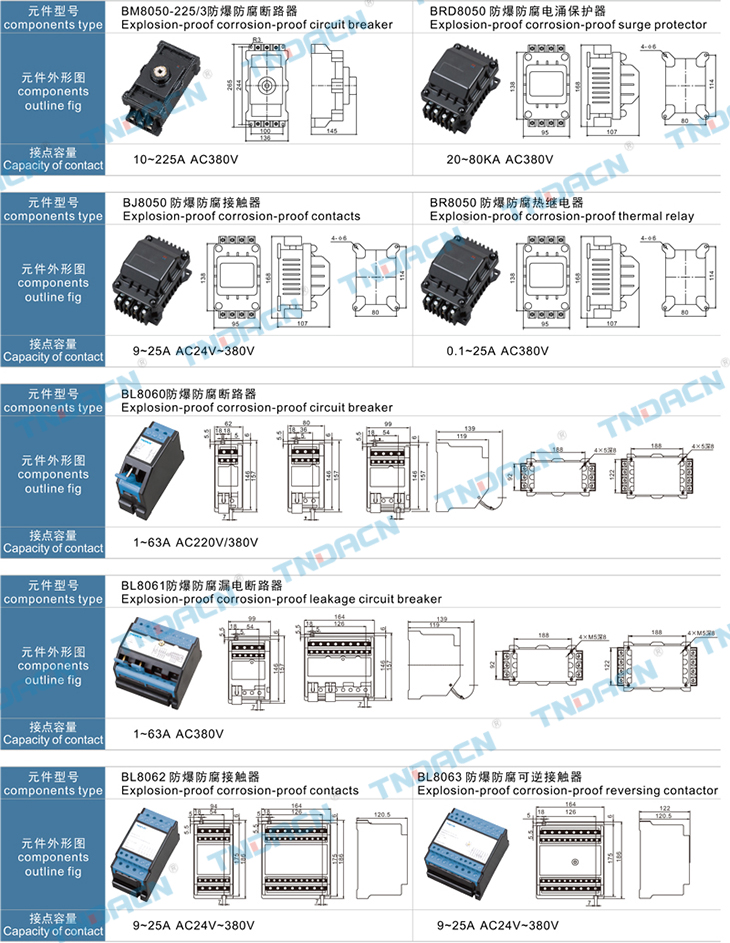

内装元件主要技术参数 Technical parameters of built -in components

香港最快现场直播结果

香港最快现场直播结果

香港最快现场直播结果

防爆电缆夹紧密封接头 Explosion-proof cable clamping sealing connector

管接头 Pipe connector(G)

管螺纹
Pipe thread		 管通径(mm)
Pipe diameter
(mm)		 电缆外径(mm)
Cable outer dia.
(mm)
G1/2"
G3/4"
G1"
G1 1/4"
G1 1/2"
G2"		 15
20
25
32
40
50		 φ7~φ10
φ10~φ14
φ14~φ18
φ15~φ23
φ18~φ30
φ25~φ38

BDM7型或BDM8型

管螺纹规格
Pipe thread
specification		 螺纹
Thread		 电缆外径(mm)
Cable outer dia.
(mm)

G1/2"
G3/4"
G1"
G1 1/4"
G1 1/2"
G2"
/

 M16×1.5
M20×1.5
M25×1.5
M32×1.5
M40×1.5
M50×1.5
M63×1.5		 φ5~φ8
φ6~φ12
φ9~φ13
φ10~φ18
φ17~φ25
φ23~φ32
φ32~φ44

*.要求公制螺纹需说明 Explain if asked for metric thread

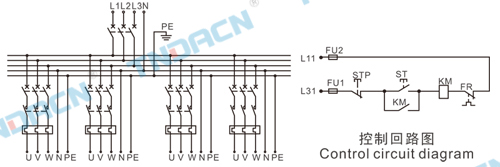

电气原理轶图 Electric scheme

香港最快现场直播结果

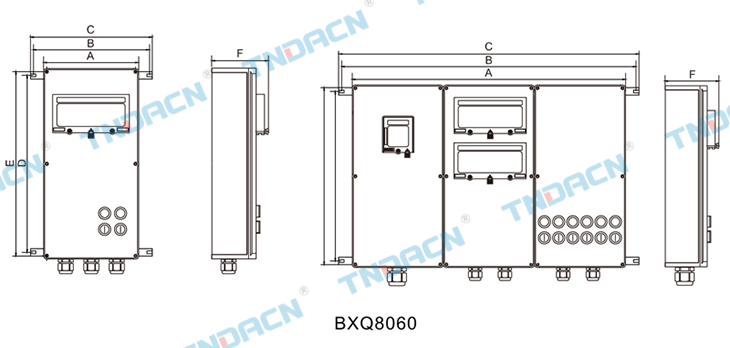

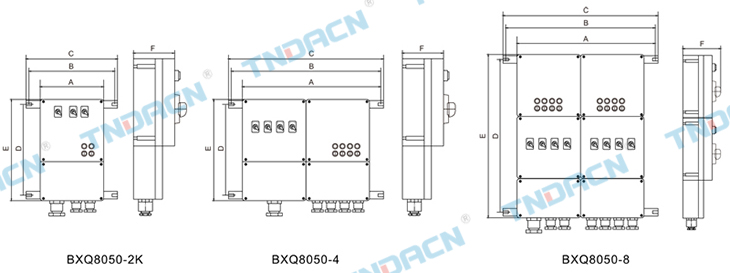

外形及安装尺寸 Outline & installation dimensions

香港最快现场直播结果

型号 type A B C D E F 型号 type A B C D E F
BXQ8050-2KXX
BXQ8050-4XX
BXQ8050-4KXX
BXQ8050-8XX		 360
720
720
720		 460
810
810
810		 500
850
850
850		 518
518
518
881		 582
582
582
881		 582
582
582
945		 BXQ8050-8KXX
BXQ8050-10KXX
BXQ8050-12XX
BXQ8050-12KXX		 720
720
720
1080		 810
810
810
1170		 850
850
850
1210		 881
656
656
656		 945
1080
1080
1080		 220
220
220
220

香港最快现场直播结果

型号 type A B C D E F 型号 type A B C D E F
BXQ8060-2KXX
BXQ8060-4XX
BXQ8060-4KXX
BXQ8060-8XX		 360
720
720
720		 460
810
810
810		 500
850
850
850		 518
656
656
656		 582
720
720
1080		 220
220
220
220		 BXQ8060-8KXX
BXQ8060-10KXX
BXQ8060-12XX
BXQ8060-12KXX		 720
1080
1080
1080		 810
1170
1170
1170		 850
1210
1210
1210		 656
656
656
656		 1080
1080
1080
1080		 220
220
220
220
